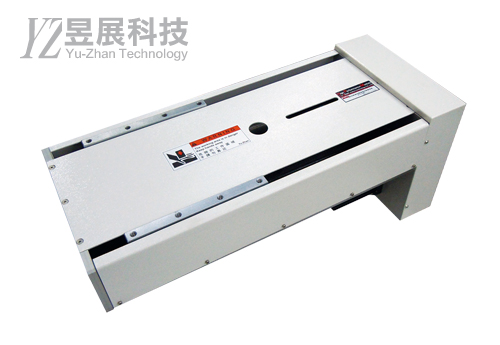

特殊型滑台(T250)
型號：T250
商品簡述：
-
基本說明 Basic descriptio
左右滑動看表格Model Unit T250 本體寬度 Width mm 250 水平最大可搬重量 Horizontal payload Kg 250 垂直最大可搬重量 Vertical payload Kg 135 高剛性滾珠線性滑軌 High rigidity linear guide mm 20 × 2 標準有效行程 Stroke mm 50~1050 位置重複精度 Repeatability mm ±0.01 (滾珠) 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,exposed typeDn 間接下方型
Reverse motor, down typeLn 間接左側型
Reverse motor, left typeRn 間接右側型
Reverse motor, right type
-
T250 特殊型滑台 型號填寫範例 Example 左右滑動看表格
①T250-②S7-③P05-④CN-⑤D2-⑥S50-⑦3I-⑧D-⑨P⑩4
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表，填出完整型號
T250 特殊型滑台 型號表示方式 Product code 左右滑動看表格型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)T250 S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP05
(5mm)P10
(10mm)P20
(20mm)P25
(25mm)CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left typeRn
間接右側型
Reverse motor,
right typeD2
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
50~1050
mm3I
光電3 個
內藏安裝
Photoelectric
Sensor ×3
InsideD
下方安裝
Down
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco4
750w5
中慣量
Middle-
inertia 1kwC5
研磨 C5 級
滾珠螺桿
Grade C5
Precision
ground
ballscrewsP05
(5mm)P10
(10mm)P20
(20mm)(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P4=Panasonic 750W- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
T250 特殊型滑台 - 標準滑座 Standard slider(D2) 左右滑動看表格
標準滑座 Standard slider(D2) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 10 20 25 額定速度 Rated speed(mm/sec) 750W 250 500 1000 1250 1KW 165 330 660 825 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal750W 250 250 140 80 1KW 250 250 250 220 垂直使用
Vertical750W 55 36 20 8 1KW 135 55 33 22 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~1050 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø25 / Ø20 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 雙軌 Double / 寬度 Width 20mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外掛 Outside PM-L65(NPN) - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
-
PM-L54 已停產，替代品為PM-L65 左右滑動看表格
入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：PM-L54
出力Output 1 入光時Light ON(NC) 出力Output 2 遮光時Dark ON(NO) *未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.PM-L65 NEW 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：PM-L65
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
標準滑座 Standard slider(D2)
左右滑動看表格搭配馬達
Suitable motor1KW(M5) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionDn 間接下方型 Reverse motor,down type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit T250 本體寬度 Width mm 250 水平最大可搬重量 Horizontal payload Kg 250 垂直最大可搬重量 Vertical payload Kg 135 高剛性滾珠線性滑軌 High rigidity linear guide mm 20 × 2 標準有效行程 Stroke mm 50~1050 位置重複精度 Repeatability mm ±0.01 (滾珠) 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,exposed typeDn 間接下方型
Reverse motor, down typeLn 間接左側型
Reverse motor, left typeRn 間接右側型
Reverse motor, right type -
標準滑座型號
Standard sliderT250 特殊型滑台 型號填寫範例 Example 左右滑動看表格①T250-②S7-③P05-④CN-⑤D2-⑥S50-⑦3I-⑧D-⑨P⑩4
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表，填出完整型號
T250 特殊型滑台 型號表示方式 Product code 左右滑動看表格型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)T250 S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP05
(5mm)P10
(10mm)P20
(20mm)P25
(25mm)CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left typeRn
間接右側型
Reverse motor,
right typeD2
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
50~1050
mm3I
光電3 個
內藏安裝
Photoelectric
Sensor ×3
InsideD
下方安裝
Down
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco4
750w5
中慣量
Middle-
inertia 1kwC5
研磨 C5 級
滾珠螺桿
Grade C5
Precision
ground
ballscrewsP05
(5mm)P10
(10mm)P20
(20mm)(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P4=Panasonic 750W- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationT250 特殊型滑台 - 標準滑座 Standard slider(D2) 左右滑動看表格標準滑座 Standard slider(D2) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 10 20 25 額定速度 Rated speed(mm/sec) 750W 250 500 1000 1250 1KW 165 330 660 825 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal750W 250 250 140 80 1KW 250 250 250 220 垂直使用
Vertical750W 55 36 20 8 1KW 135 55 33 22 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~1050 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø25 / Ø20 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 雙軌 Double / 寬度 Width 20mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外掛 Outside PM-L65(NPN) - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
-
感應器
SensorPM-L54 已停產，替代品為PM-L65 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：PM-L54
出力Output 1 入光時Light ON(NC) 出力Output 2 遮光時Dark ON(NO) *未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.PM-L65 NEW 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：PM-L65
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
下載專區
Download標準滑座 Standard slider(D2)
左右滑動看表格搭配馬達
Suitable motor1KW(M5) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionDn 間接下方型 Reverse motor,down type
