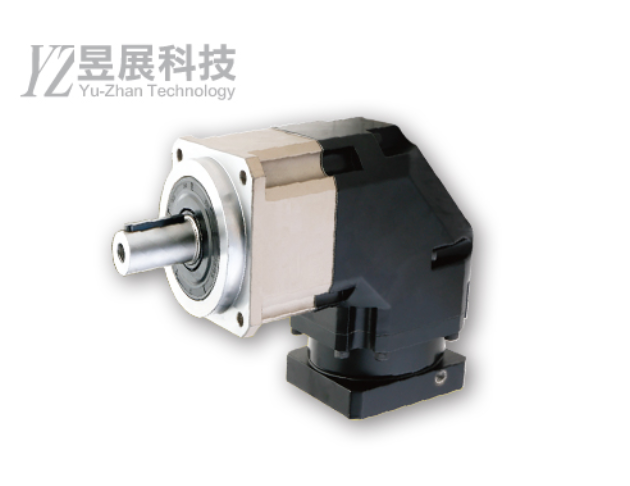

Name: YZPBR行星減速機
Brand: 昱展科技有限公司
SKU: NO4187

1 / 1

YZPBR行星減速機

商品編號：YZPBF-SERIES

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZ-

PBR60-

L1 -

5 -

K -

H -

P3 -

S16

公司名

系列名

段數

減速比

馬達軸心

背隙

馬達品牌/瓦數

出力軸

規格選擇

PBR60
60框

PBR90
90框
PB115
115框
PB142
142框
PBR180
180框

L1
一段

L2
二段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

H
標準背隙

P
低背隙

伺服馬達
Servo

瓦數
(W)

S16
輸出軸16mm
S22
輸出軸22mm
S32
輸出軸32mm
S40
輸出軸40mm
S55
輸出軸55mm
S75
輸出軸75mm

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco
YZ
昱展

2
200W

3
400W
4
750W
5
1~2KW
6
2~5KW

步進馬達 Step

266
二相步進57框6.35軸
268
二相步進57框8mm軸

56
五相步進60框8mm軸

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

YZPBR Series	L1 一段 Single stage	L2 二段 Double stage
YZPBR Series	3、4、5、8、10	15、20、25、30、35、40 50、80、100

YZPBR60

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR60	L1	3,4,5,6,7,8,9,10,14,20	60 (mm)	16 (mm)	60以下 (mm)
	L2		60 (mm)	16 (mm)	60以下 (mm)

YZPBR90

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR90	L1	3,4,5,6,7,8,9,10,14,20	90 (mm)	22 (mm)	80以下 (mm)
	L2	25,30,40,50,60,70,80,90,100,200	90 (mm)	22 (mm)	80以下 (mm)

YZPBR115

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR115	L1	3,4,5,6,7,8,9,10,14,20	115 (mm)	32 (mm)	130以下 (mm)
	L2	另洽詢銷售人員	115 (mm)	32 (mm)	130以下 (mm)

YZPBR115S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR115S	L1	另洽詢銷售人員	115 (mm)	32 (mm)	80以下 (mm)
	L2	25,30,40,50,60,70,80,90,100,200	115 (mm)	32 (mm)	80以下 (mm)

YZPBR142

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR142	L1	3,4,5,6,7,8,9,10,14,20	142 (mm)	40 (mm)	130以下 (mm)
	L2	另洽詢銷售人員	142 (mm)	40 (mm)	130以下 (mm)

YZPBR142S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR142S	L1	另洽詢銷售人員	142 (mm)	40 (mm)	80以下 (mm)
	L2	25,30,40,50,60,70,80,90,100,200	142 (mm)	40 (mm)	80以下 (mm)

YZPBR142S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR142A	L1	3,4,5,6,7,8,9,10,14,20	142 (mm)	40 (mm)	180以下 (mm)
	L2	另洽詢銷售人員	142 (mm)	40 (mm)	180以下 (mm)

YZPBR180

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR180	L1	3,4,5,6,7,8,9,10,14,20	180 (mm)	55 (mm)	180以下 (mm)
	L2	另洽詢銷售人員	62 (mm)	14 (mm)	60以下 (mm)

技術資料
Information
尺寸/規格
Dim./Spec.

快速說明
Description

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZ-

PBR60-

L1 -

5 -

K -

H -

P3 -

S16

公司名

系列名

段數

減速比

馬達軸心

背隙

馬達品牌/瓦數

出力軸

規格選擇

PBR60
60框

PBR90
90框
PB115
115框
PB142
142框
PBR180
180框

L1
一段

L2
二段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

H
標準背隙

P
低背隙

伺服馬達
Servo

瓦數
(W)

S16
輸出軸16mm
S22
輸出軸22mm
S32
輸出軸32mm
S40
輸出軸40mm
S55
輸出軸55mm
S75
輸出軸75mm

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco
YZ
昱展

2
200W

3
400W
4
750W
5
1~2KW
6
2~5KW

步進馬達 Step

266
二相步進57框6.35軸
268
二相步進57框8mm軸

56
五相步進60框8mm軸

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

YZPBR Series	L1 一段 Single stage	L2 二段 Double stage
YZPBR Series	3、4、5、8、10	15、20、25、30、35、40 50、80、100

下載專區
Download

YZPBR60

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR60	L1	3,4,5,6,7,8,9,10,14,20	60 (mm)	16 (mm)	60以下 (mm)
	L2		60 (mm)	16 (mm)	60以下 (mm)

YZPBR90

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR90	L1	3,4,5,6,7,8,9,10,14,20	90 (mm)	22 (mm)	80以下 (mm)
	L2	25,30,40,50,60,70,80,90,100,200	90 (mm)	22 (mm)	80以下 (mm)

YZPBR115

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR115	L1	3,4,5,6,7,8,9,10,14,20	115 (mm)	32 (mm)	130以下 (mm)
	L2	另洽詢銷售人員	115 (mm)	32 (mm)	130以下 (mm)

YZPBR115S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR115S	L1	另洽詢銷售人員	115 (mm)	32 (mm)	80以下 (mm)
	L2	25,30,40,50,60,70,80,90,100,200	115 (mm)	32 (mm)	80以下 (mm)

YZPBR142

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR142	L1	3,4,5,6,7,8,9,10,14,20	142 (mm)	40 (mm)	130以下 (mm)
	L2	另洽詢銷售人員	142 (mm)	40 (mm)	130以下 (mm)

YZPBR142S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR142S	L1	另洽詢銷售人員	142 (mm)	40 (mm)	80以下 (mm)
	L2	25,30,40,50,60,70,80,90,100,200	142 (mm)	40 (mm)	80以下 (mm)

YZPBR142S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR142A	L1	3,4,5,6,7,8,9,10,14,20	142 (mm)	40 (mm)	180以下 (mm)
	L2	另洽詢銷售人員	142 (mm)	40 (mm)	180以下 (mm)

YZPBR180

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPBR180	L1	3,4,5,6,7,8,9,10,14,20	180 (mm)	55 (mm)	180以下 (mm)
	L2	另洽詢銷售人員	62 (mm)	14 (mm)	60以下 (mm)
