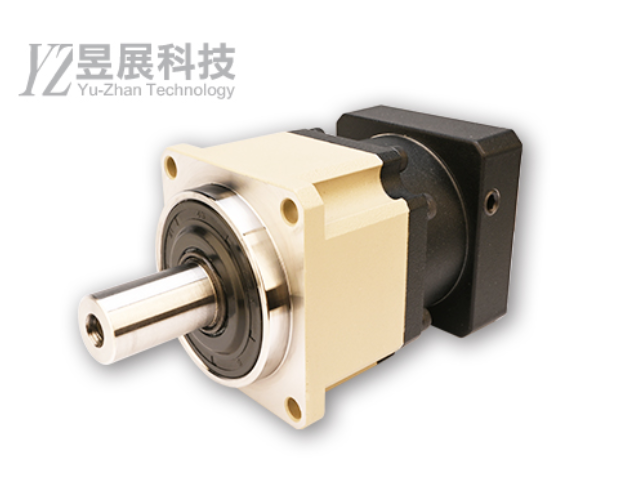

YZPB行星減速機

商品編號：YZPBxx-SERIES

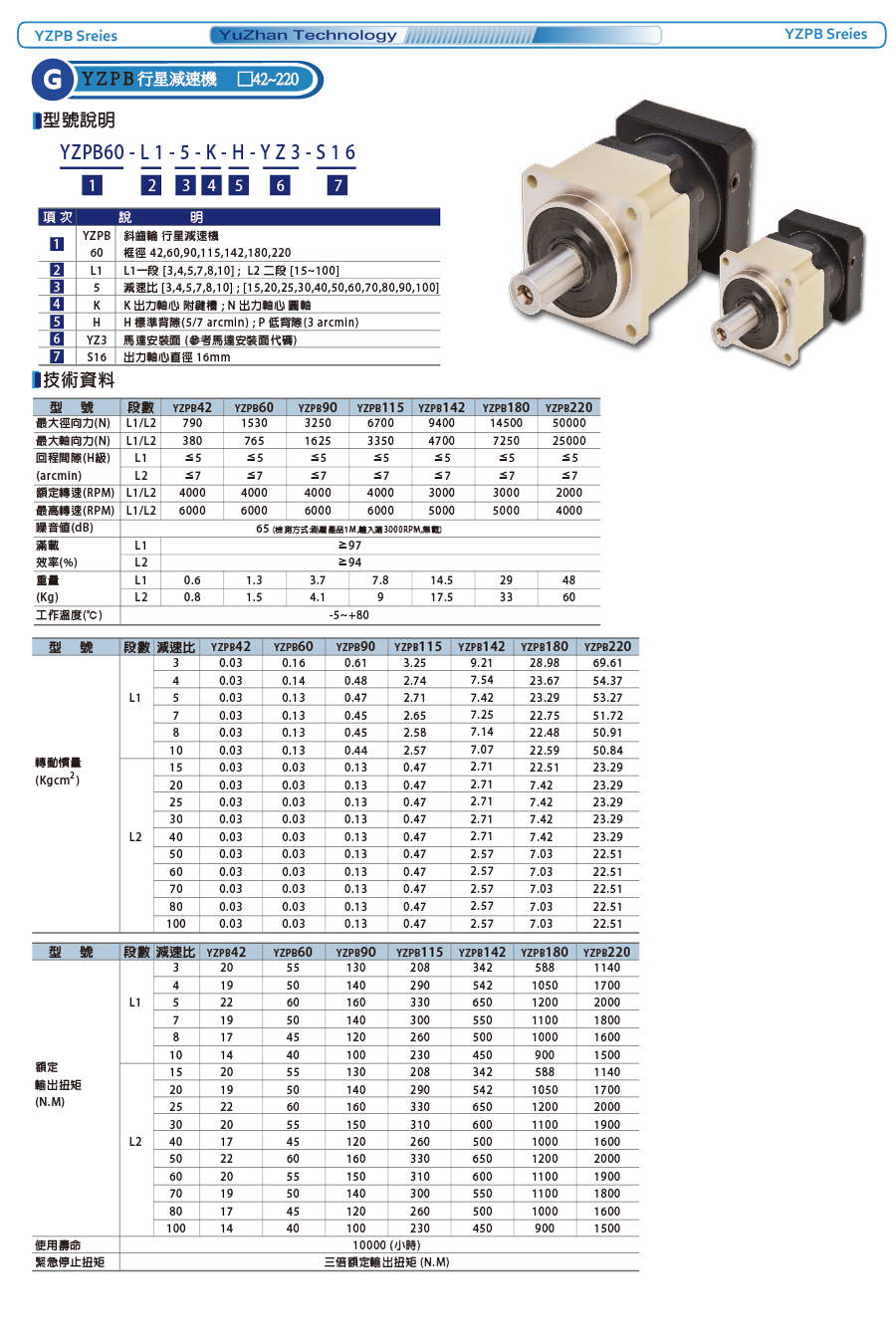

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZ-

PB60-

L1 -

5 -

K -

H -

P3 -

S16

公司名

系列名

段數

減速比

馬達軸心

背隙

馬達品牌/瓦數

出力軸

規格選擇

PB42
42框
PB60
62框

PB90
90框
PB120
115框
PB160
160框

L1
一段

L2
二段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

H
標準背隙

P
低背隙

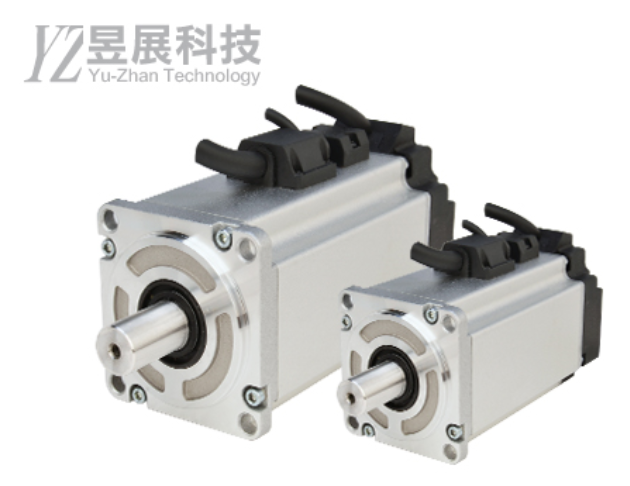

伺服馬達
Servo

瓦數
(W)

S13
輸出軸13mm
S14
輸出軸14mm
S16
輸出軸16mm
S22
輸出軸22mm
S32
輸出軸32mm
S40
輸出軸40mm
S55
輸出軸55mm
S75
輸出軸75mm

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco
YZ
昱展

1
100W
2
200W

3
400W
4
750W
5
1~2KW
6
2~5KW

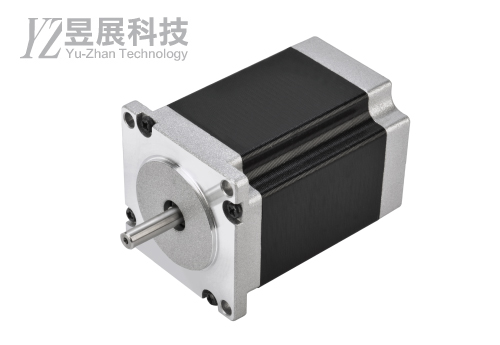

步進馬達 Step

266
二相步進57框6.35軸
268
二相步進57框8mm軸

56
五相步進60框8mm軸

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

YZPB Series	L1 一段 Single stage	L2 二段 Double stage
YZPB Series	3、4、5、8、10	15、20、25、30、35、40 50、80、100

YZPB42

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB42	L1	3,4,5,7,8,9,10	42 (mm)	13 (mm)	42以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	42 (mm)	13 (mm)	42以下 (mm)

YZPB60

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB60	L1	3,4,5,7,8,9,10	60 (mm)	16 (mm)	60以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	60 (mm)	16 (mm)	60以下 (mm)

YZPB90

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB90	L1	3,4,5,7,8,9,10	90 (mm)	22 (mm)	80以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	90 (mm)	22 (mm)	80以下 (mm)

YZPB115

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB115	L1	3,4,5,7,8,9,10	115 (mm)	32 (mm)	130以下 (mm)
	L2	15,20,25,32,40,50,64,80,100 (建議採用YZPB142)	115 (mm)	32 (mm)	130以下 (mm)

YZPB115S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB115S
	L2	15,20,25,32,40,50,64,80,100	115 (mm)	32 (mm)	80以下 (mm)

YZPB142

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB142	L1	3,4,5,7,8,9,10	142 (mm)	40 (mm)	130以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	142 (mm)	40 (mm)	130以下 (mm)

YZPB142A

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB142A	L1	3,4,5,7,8,9,10	142 (mm)	40 (mm)	180以下 (mm)
	L2	15,20,25,32,40,50,64,80,100 (建議採用YZPB180)	142 (mm)	40 (mm)	180以下 (mm)

YZPB180

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB180	L1	3,4,5,7,8,9,10	180 (mm)	55 (mm)	180以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	180 (mm)	55 (mm)	180以下 (mm)

YZPB220

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB220	L1	3,4,5,7,8,9,10	220 (mm)	75 (mm)	220以下 (mm)
	-	-	-	-	-

YZPB220S

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPB220S	L1	3,4,5,7,8,9,10	220 (mm)	75 (mm)	180以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	220 (mm)	75 (mm)	180以下 (mm)

技術資料
Information

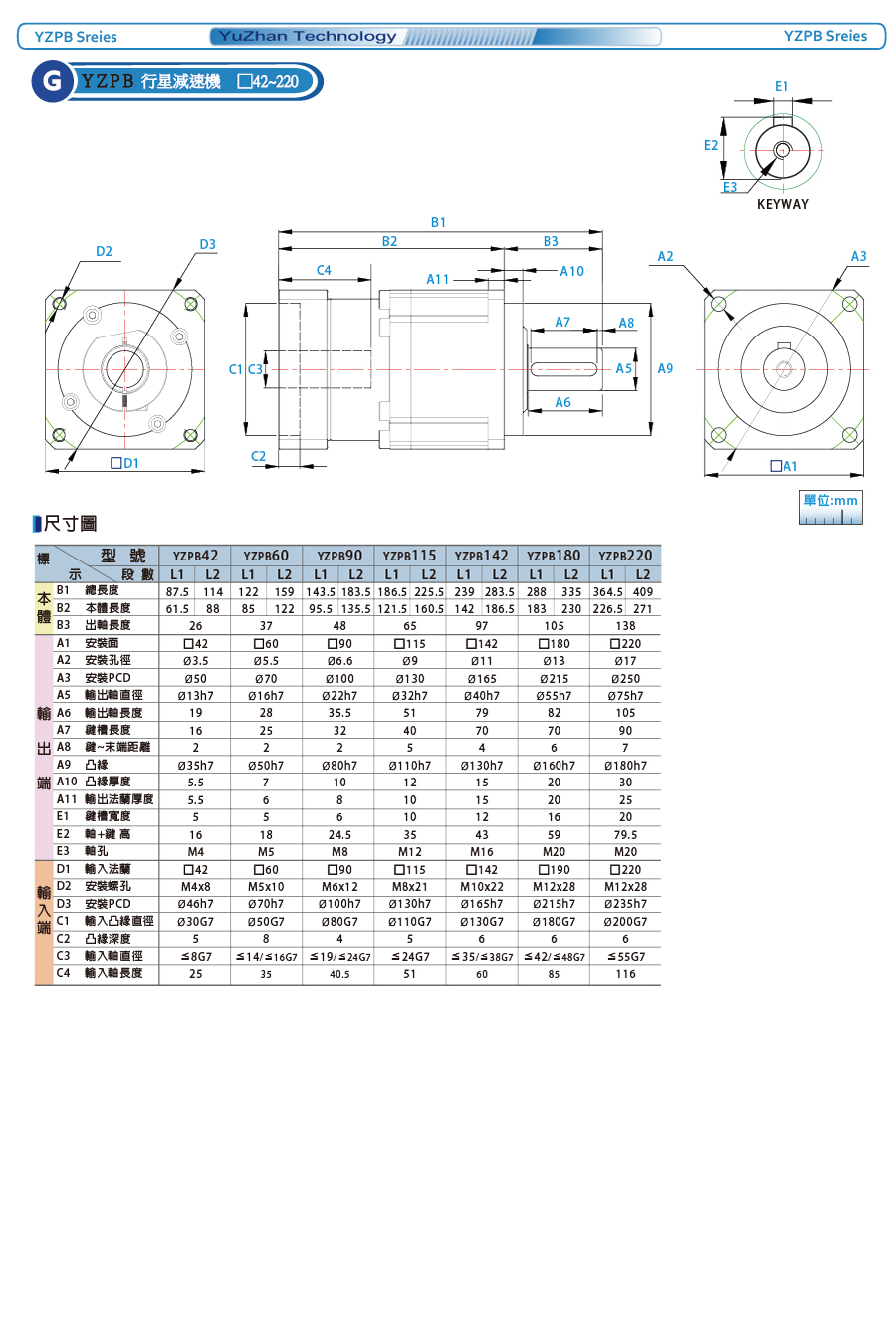

尺寸/規格
