Name: YZPF行星減速機
Brand: 昱展科技有限公司
SKU: NO4157

1 / 1

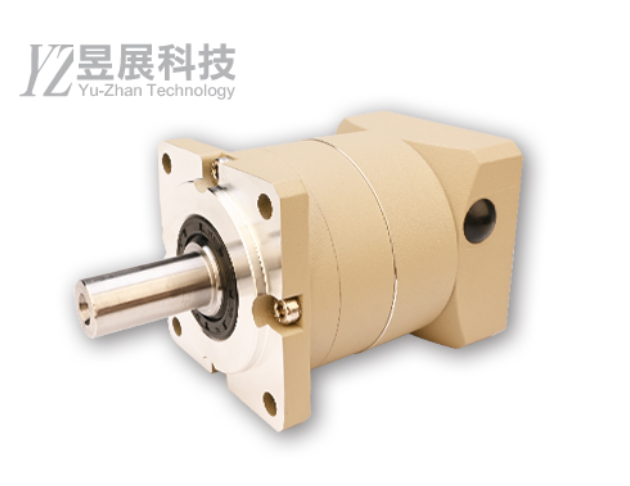

YZPF行星減速機

商品編號：YZPF-SERIES

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZ-

PF60-

L1 -

5 -

K -

H -

P3 -

S14

公司名

系列名

段數

減速比

馬達軸心

背隙

馬達品牌/瓦數

出力軸

規格選擇

PF60
62框

PF90
90框
PF120
115框
PF160
160框

L1
一段

L2
二段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

H
標準背隙

P
低背隙

伺服馬達
Servo

瓦數
(W)

S14
輸出軸14mm
S20
輸出軸20mm
S25
輸出軸25mm
S40
輸出軸40mm

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco
YZ
昱展

1
100W
2
200W

3
400W
4
750W
5
1~2KW

步進馬達 Step

266
二相步進57框6.35軸
268
二相步進57框8mm軸

56
五相步進馬達60框8mm軸

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PF Series	L1 一段 Single stage	L2 二段 Double stage
PF Series	3、4、5、8、10	15、20、25、30、35、40 50、80、100

YZPF60

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPF60	L1	3,4,5,7,8,10	62 (mm)	14 (mm)	60以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	62 (mm)	14 (mm)	60以下 (mm)

YZPF90

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPF90	L1	3,4,5,7,8,10	90 (mm)	20 (mm)	80以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	90 (mm)	20 (mm)	80以下 (mm)

YZPF120

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPF120	L1	3,4,5,7,8,10	120 (mm)	25 (mm)	130以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	120 (mm)	25 (mm)	130以下 (mm)

YZPF160

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPF160	L1	3,4,5,7,8,10	160 (mm)	40 (mm)	180以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	160 (mm)	40 (mm)	180以下 (mm)

YZPF160A

型號	段數	減速比	輸出安裝面	輸出軸心	輸入馬達框徑	PDF	2D	3D
YZPF160A	L1	3,4,5,7,8,10	175 (mm)	40 (mm)	180以下 (mm)
	L2	15,20,25,32,40,50,64,80,100	175 (mm)	40 (mm)	180以下 (mm)
