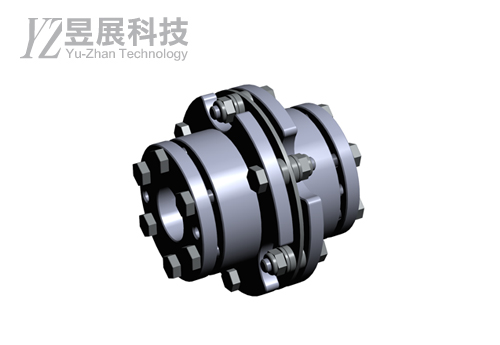

WTM-C
聯軸器
本體材質：合金鋼
本體材質：合金鋼
商品簡述：
▶高剛性、高扭矩。
▶低價性、無背隙。
▶適用中小型伺服馬達精密定位傳動。
▶具軸向、徑向及角度偏差補正功能。
▶免保養、壽命長。
▶夾鉗式固定/止付螺絲型固定。
-
型號說明
WTM-05C - 19×35 產品系列
(外框大小)孔徑大小
(D1×D2)

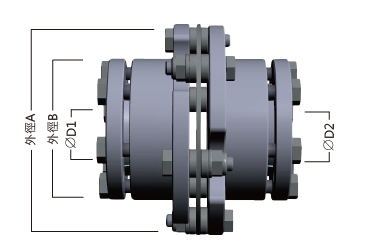

*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑 UNIT:mm
左右滑動看表格外徑A mm 70 80 92 102 128 145 外徑B mm 43 49.5 62 70 85 100 產品系列 WTM-01C WTM-03C WTM-05C WTM-10C WTM-20C WTM-40C 標
準
孔
徑D1 mm 12 15 19 22 35 40 D2 mm 22 25 35 45 55 65 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許軸向偏差
(mm)容許偏角
(°)質量
( g )WTM-01C 30 60 11000 1.7×10-7 0.15 1 ±0.6 WTM-03C 40 80 10700 2.7×10-6 0.15 1 ±0.6 WTM-05C 95 190 9300 5.5×10-6 0.2 1 ±0.8 WTM-10C 140 280 8400 9.7×10-5 0.2 1 ±1.0 WTM-20C 225 450 6700 3.0×10-6 0.3 1 ±1.2 WTM-40C 400 800 5900 5.3×10-5 0.4 1 ±1.4 -

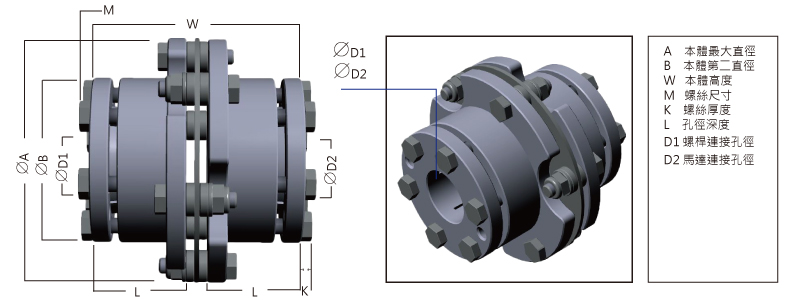

左右滑動看表格型號 A B L W K D1×D2
標準孔徑(H8)M Min Max WTM-01C 70 43 30 68 6 12 22 4-M6 WTM-03C 80 49.5 30 68 6 15 25 6-M6 WTM-05C 92 62 35 78 6 19 35 6-M6 WTM-10C 102 70 40 88 6 22 45 6-M6 WTM-20C 128 85 48 107 8 35 55 6-M8 WTM-40C 145 100 65 141 8 40 65 8-M8 -
左右滑動看表格
型號 2D 3D WTM-C
-
快速說明
Description型號說明
WTM-05C - 19×35 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑 UNIT:mm
左右滑動看表格外徑A mm 70 80 92 102 128 145 外徑B mm 43 49.5 62 70 85 100 產品系列 WTM-01C WTM-03C WTM-05C WTM-10C WTM-20C WTM-40C 標
準
孔
徑D1 mm 12 15 19 22 35 40 D2 mm 22 25 35 45 55 65 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許軸向偏差
(mm)容許偏角
(°)質量
( g )WTM-01C 30 60 11000 1.7×10-7 0.15 1 ±0.6 WTM-03C 40 80 10700 2.7×10-6 0.15 1 ±0.6 WTM-05C 95 190 9300 5.5×10-6 0.2 1 ±0.8 WTM-10C 140 280 8400 9.7×10-5 0.2 1 ±1.0 WTM-20C 225 450 6700 3.0×10-6 0.3 1 ±1.2 WTM-40C 400 800 5900 5.3×10-5 0.4 1 ±1.4 -
尺寸圖規格
Dim.Spec.
左右滑動看表格型號 A B L W K D1×D2
標準孔徑(H8)M Min Max WTM-01C 70 43 30 68 6 12 22 4-M6 WTM-03C 80 49.5 30 68 6 15 25 6-M6 WTM-05C 92 62 35 78 6 19 35 6-M6 WTM-10C 102 70 40 88 6 22 45 6-M6 WTM-20C 128 85 48 107 8 35 55 6-M8 WTM-40C 145 100 65 141 8 40 65 8-M8 -
下載專區
Download 左右滑動看表格型號 2D 3D WTM-C
