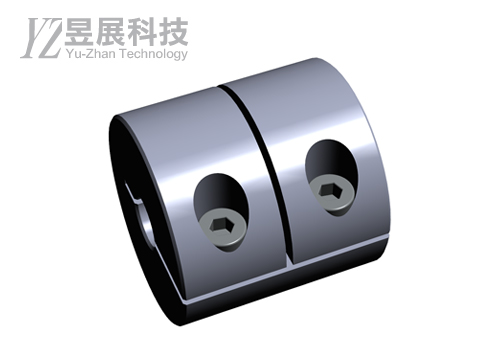

MRC-C

聯軸器
本體材質：鋁合金

商品簡述：

▶完美單一本體，剛性聯軸器。
▶高扭力、高負荷。
▶順、逆時針迴轉特性完全相同。
▶免保養、抗油、抗化學性。
▶夾鉗螺絲型固定。

型號說明

MRC-32C - 10×14
產品系列 (外框大小)	孔徑大小 (D1×D2)

*孔徑大小請依下圖表所示，挑選所適規格

孔徑大小

  D1 螺桿連接孔徑
  D2 馬達連接孔徑

左右滑動看表格

外徑		mm	16	20	25	32
產品系列			MRC-16C	MRC-20C	MRC-25C	MRC-32C
標準孔徑	D1	mm	5	6	8	10
標準孔徑	D2	mm	6	8	10	14

規格說明

左右滑動看表格

型號 ( No )	一般扭力 ( N.m )	最大扭力 ( N.m )	最高回轉數 ( Rpm/min^-1)	慣性 ( Kg‧m²)	質量 ( g )
MRC-16C	0.3	0.6	9500	2.7×10^-7	9.0
MRC-20C	0.5	1.0	7600	7.9×10^-7	15.0
MRC-25C	1.1	2.2	6100	2.5×10^-6	30.0
MRC-32C	2.0	4.0	4800	7.8×10^-6	65.0

左右滑動看表格

型號	A	L	W	D1×D2 標準孔徑(H8)		M
型號	A	L	W	Min	Max	M
MRC-16C	16	7.5	16	5	6	2-M2.5
MRC-20C	20	9.5	20	6	8	2-M2.5
MRC-25C	25	12	25	8	10	2-M3
MRC-32C	32	15.5	32	10	14	2-M4

左右滑動看表格

型號 2D 3D

MRC-C

快速說明
Description

型號說明

MRC-32C - 10×14
產品系列 (外框大小)	孔徑大小 (D1×D2)

*孔徑大小請依下圖表所示，挑選所適規格

孔徑大小

  D1 螺桿連接孔徑
  D2 馬達連接孔徑

左右滑動看表格

外徑		mm	16	20	25	32
產品系列			MRC-16C	MRC-20C	MRC-25C	MRC-32C
標準孔徑	D1	mm	5	6	8	10
標準孔徑	D2	mm	6	8	10	14

規格說明

左右滑動看表格

型號 ( No )	一般扭力 ( N.m )	最大扭力 ( N.m )	最高回轉數 ( Rpm/min^-1)	慣性 ( Kg‧m²)	質量 ( g )
MRC-16C	0.3	0.6	9500	2.7×10^-7	9.0
MRC-20C	0.5	1.0	7600	7.9×10^-7	15.0
MRC-25C	1.1	2.2	6100	2.5×10^-6	30.0
MRC-32C	2.0	4.0	4800	7.8×10^-6	65.0

尺寸圖規格
Dim.Spec.

左右滑動看表格

型號	A	L	W	D1×D2 標準孔徑(H8)		M
型號	A	L	W	Min	Max	M
MRC-16C	16	7.5	16	5	6	2-M2.5
MRC-20C	20	9.5	20	6	8	2-M2.5
MRC-25C	25	12	25	8	10	2-M3
MRC-32C	32	15.5	32	10	14	2-M4

下載專區
Download

左右滑動看表格

型號 2D 3D

MRC-C
