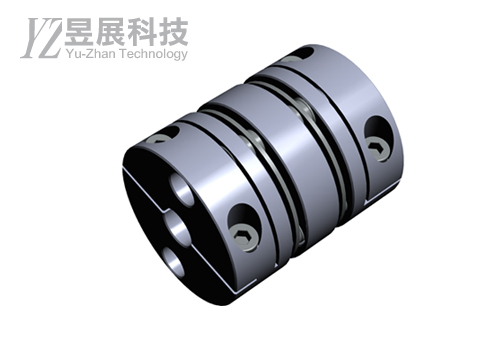

MHC-C
聯軸器
本體材質：鋁合金
本體材質：鋁合金
商品簡述：
▶雙組不銹鋼簧片可容許偏心、偏角反軸向偏差。
▶順、逆時針迴轉特性完全相同。
▶適於中小型伺服馬達精密定位傳動。
▶低慣性、無背隙。
▶兩端不同孔徑的產品標準化。
▶夾鉗螺絲型固定。
-
型號說明
MHC-27C - 5×10 產品系列
(外框大小)孔徑大小
(D1×D2)

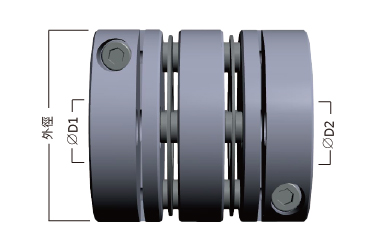

*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 (mm) 27 35 40 45 50 57 68 82 95 產品系列 MHC-27C MHC-35C MHC-40C MHC-45C MHC-50C MHC-57C MHC-68C MHC-82C MHC-95C 標
準
孔
徑D1 (mm) 5 6 8 10 12 12 14 19 22 D2 (mm) 10 14 16 20 22 25 32 35 45 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許偏心
( mm )容許偏角
( ° )質量
( g )MHC-27C 1.8 3.6 10000 4.7×10-6 0.15 2 45.0 MHC-35C 4.0 8.0 10000 1.4×10-5 0.17 2 77.0 MHC-40C 7.0 14.0 10000 3.1×10-5 0.22 2 134.0 MHC-45C 10.0 20.0 10000 4.8×10-5 0.22 2 160.0 MHC-50C 16.0 32.0 10000 9.8×10-5 0.24 2 265.0 MHC-57C 26.0 52.0 10000 16.2×10-5 0.27 2 337.0 MHC-68C 62.0 124.0 10000 40.0×10-5 0.35 2 570.0 MHC-82C 100.0 200.0 10000 11.5×10-4 0.55 2 1163.0 MHC-95C 180.0 360.0 10000 20.7×10-4 0.55 2 1512.0 -
左右滑動看表格型號 A L W D1×D2
標準孔徑(H8)M Min Max MHC-27C 27 11 35 5 10 2-M3 MHC-35C 35 12 38 6 14 2-M3 MHC-40C 40 15 48 8 16 4-M4 MHC-45C 45 15 48 10 20 4-M4 MHC-50C 50 20 62 12 22 4-M5 MHC-57C 57 20 62 12 25 4-M5 MHC-68C 68 24 74 14 32 4-M6 MHC-82C 82 30 98 19 35 4-M8 MHC-95C 95 30 98 22 45 4-M8 -
左右滑動看表格
型號 2D 3D MHC-C
-
快速說明
Description型號說明
MHC-27C - 5×10 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 (mm) 27 35 40 45 50 57 68 82 95 產品系列 MHC-27C MHC-35C MHC-40C MHC-45C MHC-50C MHC-57C MHC-68C MHC-82C MHC-95C 標
準
孔
徑D1 (mm) 5 6 8 10 12 12 14 19 22 D2 (mm) 10 14 16 20 22 25 32 35 45 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許偏心
( mm )容許偏角
( ° )質量
( g )MHC-27C 1.8 3.6 10000 4.7×10-6 0.15 2 45.0 MHC-35C 4.0 8.0 10000 1.4×10-5 0.17 2 77.0 MHC-40C 7.0 14.0 10000 3.1×10-5 0.22 2 134.0 MHC-45C 10.0 20.0 10000 4.8×10-5 0.22 2 160.0 MHC-50C 16.0 32.0 10000 9.8×10-5 0.24 2 265.0 MHC-57C 26.0 52.0 10000 16.2×10-5 0.27 2 337.0 MHC-68C 62.0 124.0 10000 40.0×10-5 0.35 2 570.0 MHC-82C 100.0 200.0 10000 11.5×10-4 0.55 2 1163.0 MHC-95C 180.0 360.0 10000 20.7×10-4 0.55 2 1512.0 -

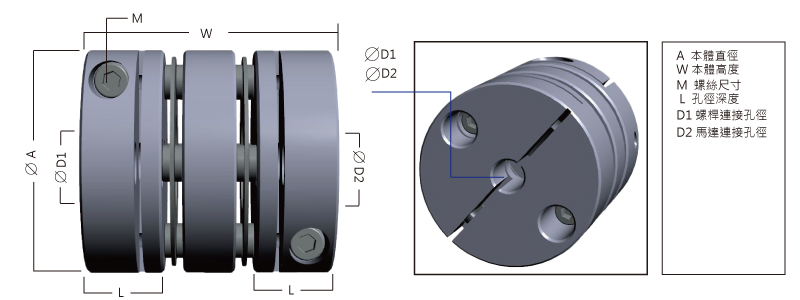

尺寸圖規格
Dim.Spec.
左右滑動看表格型號 A L W D1×D2
標準孔徑(H8)M Min Max MHC-27C 27 11 35 5 10 2-M3 MHC-35C 35 12 38 6 14 2-M3 MHC-40C 40 15 48 8 16 4-M4 MHC-45C 45 15 48 10 20 4-M4 MHC-50C 50 20 62 12 22 4-M5 MHC-57C 57 20 62 12 25 4-M5 MHC-68C 68 24 74 14 32 4-M6 MHC-82C 82 30 98 19 35 4-M8 MHC-95C 95 30 98 22 45 4-M8 -
