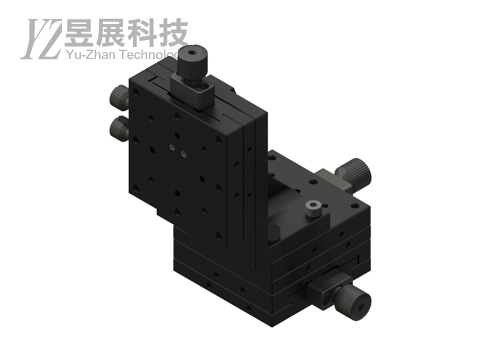

MDS-60X-60Y-60Z
MDS 經濟型鳩尾式(三軸)
商品簡述：
| 軌道方式 | 傳動部件 | 行程 | 軸 |
| 經濟型 鳩尾式 |
進給螺絲 | ±9 | XYZ 軸 |
| 【本體 / 旋鈕】鋁合金 / 鋁 【表面處理】陽極黑 |
|||
-
規格說明 Basic description
左右滑動看表格Model 移動
行程進給量
(一圈)移動
真值度移動
水平度檯面
平面度檯面
平行度檯面
垂直度水平
耐荷重垂直
耐荷重重量 (mm) (mm) (µm) (µm) (µm) (µm) (µm) (N) (N) (g) MDS-60XC*-60YC*-60ZC* ±9 0.5 30 30 30 80 20 40 20 760±5 調整(進給)螺絲 / 鎖定旋鈕 位置說明 左右滑動看表格
鎖定旋鈕位於
X軸-型號代號
【左側】
【L】鎖定旋鈕位於
Y軸-型號代號
【左側】
【L】鎖定旋鈕位於
Z軸-型號代號
【左側】
【L】鎖定旋鈕位於
X軸-型號代號
【右側】
【R】鎖定旋鈕位於
Y軸-型號代號
【右側】
【R】鎖定旋鈕位於
Z軸-型號代號
【右側】
【R】微測頭位於【中間】
X軸-型號代號【C】
Y軸-型號代號【C】
Z軸-型號代號【C】
X軸型號表示
60XCLY軸型號表示
60YCLZ軸型號表示
60ZCLX軸型號表示
60XCRY軸型號表示
60YCRY軸型號表示
60ZCR※此圖僅供 微測頭 / 鎖定旋鈕 之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。 -
MDS手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MDS-②60③X④C⑤L-②60③Y④C⑤L-②60③Z④C⑤L⑥U X軸 Y軸 Z軸 ①手動軌道模式 ②台面尺寸 ③傳導方向 ④ 微測位置 ⑤鎖定旋鈕位置 ⑥Z軸移動方向
請依下述規格表，填出完整型號MDS-60X-60Y-60Z 型號表示方式 Product code 左右滑動看表格 -
左右滑動看表格
Model 2D 3D MDS-60XC*-60YC*-60ZC*
-
快速說明
Description規格說明 Basic description 左右滑動看表格Model 移動
行程進給量
(一圈)移動
真值度移動
水平度檯面
平面度檯面
平行度檯面
垂直度水平
耐荷重垂直
耐荷重重量 (mm) (mm) (µm) (µm) (µm) (µm) (µm) (N) (N) (g) MDS-60XC*-60YC*-60ZC* ±9 0.5 30 30 30 80 20 40 20 760±5 調整(進給)螺絲 / 鎖定旋鈕 位置說明 左右滑動看表格鎖定旋鈕位於
X軸-型號代號
【左側】
【L】鎖定旋鈕位於
Y軸-型號代號
【左側】
【L】鎖定旋鈕位於
Z軸-型號代號
【左側】
【L】鎖定旋鈕位於
X軸-型號代號
【右側】
【R】鎖定旋鈕位於
Y軸-型號代號
【右側】
【R】鎖定旋鈕位於
Z軸-型號代號
【右側】
【R】微測頭位於【中間】
X軸-型號代號【C】
Y軸-型號代號【C】
Z軸-型號代號【C】X軸型號表示
60XCLY軸型號表示
60YCLZ軸型號表示
60ZCLX軸型號表示
60XCRY軸型號表示
60YCRY軸型號表示
60ZCR※此圖僅供 微測頭 / 鎖定旋鈕 之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。 -
型號表示
TypeMDS手動微調滑台 型號填寫範例 Example 左右滑動看表格①MDS-②60③X④C⑤L-②60③Y④C⑤L-②60③Z④C⑤L⑥U X軸 Y軸 Z軸 ①手動軌道模式 ②台面尺寸 ③傳導方向 ④ 微測位置 ⑤鎖定旋鈕位置 ⑥Z軸移動方向
請依下述規格表，填出完整型號MDS-60X-60Y-60Z 型號表示方式 Product code 左右滑動看表格 -
