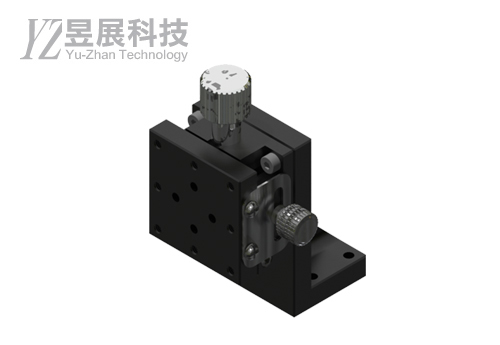

MDS-25Z
MDS 經濟型鳩尾式(單軸)
商品簡述：
| 軌道方式 | 傳動部件 | 行程 | 軸 |
| 經濟型 鳩尾式 |
進給螺絲 | ±5 | Z 軸 |
| 【本體 / 旋鈕】鋁合金 / 鋁 【表面處理】陽極黑 |
|||
-
規格說明 Basic description
左右滑動看表格Model 移動
行程進給量
(一圈)升降
真值度移動
水平度檯面
平面度檯面
平行度檯面
垂直度垂直
耐荷重重量 (mm) (mm) (µm) (µm) (µm) (µm) (µm) (N) (g) MDS-25ZC* ±5 0.5 30 30 30 40 20 10 60±5 調整(進給)螺絲 / 鎖定旋鈕 位置說明 左右滑動看表格
鎖定旋鈕位於【左側】
型號代號【 L】
鎖定旋鈕位於【右側】
型號代號【R】
調整絲位於【中間】
型號代號【C】
※此圖僅供 調整(進給)螺絲 / 鎖定旋鈕 之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。 -
MDS手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MDS-②25③Z④C⑤L⑥U
①手動軌道模式 ②台面尺寸 ③傳導方向 ④微側頭位置 ⑤鎖定旋鈕位置 ⑥Z軸移動方向
請依下述規格表，填出完整型號MDS-25Z 型號表示方式 Product code 左右滑動看表格 -
左右滑動看表格
Model 2D 3D MDS-25ZC*
-
快速說明
Description規格說明 Basic description 左右滑動看表格Model 移動
行程進給量
(一圈)升降
真值度移動
水平度檯面
平面度檯面
平行度檯面
垂直度垂直
耐荷重重量 (mm) (mm) (µm) (µm) (µm) (µm) (µm) (N) (g) MDS-25ZC* ±5 0.5 30 30 30 40 20 10 60±5 調整(進給)螺絲 / 鎖定旋鈕 位置說明 左右滑動看表格鎖定旋鈕位於【左側】
型號代號【 L】
鎖定旋鈕位於【右側】
型號代號【R】
調整絲位於【中間】
型號代號【C】
※此圖僅供 調整(進給)螺絲 / 鎖定旋鈕 之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。 -
型號表示
Type -
下載專區
Download 左右滑動看表格Model 2D 3D MDS-25ZC*
