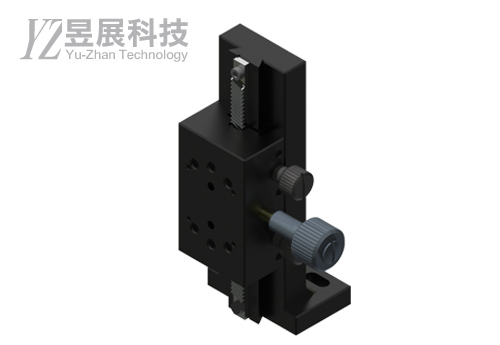

MGL-100ZC
MGL 經濟型快速齒排(單軸)
商品簡述：
| 軌道方式 | 傳動部件 | 行程 | 軸 |
| 經濟型 快速齒排 |
進給螺絲 | ±40 | Z 軸 |
| 【本體 / 旋鈕】鋁合金 / 鋁 【表面處理】陽極黑 |
|||
-
規格說明 Basic description
左右滑動看表格Model 移動
行程移動
真值度移動
水平度檯面
平面度檯面
垂直度垂直
耐荷重重量 (mm) (µm) (µm) (µm) (µm) (N) (g) MGL-100ZC ±40 50 30 30 50 15 220±5 -
MGL手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MGL-②100③Z④C⑤U①手動軌道模式 ②台面尺寸 ③傳導方向 ④調整螺絲位置 ⑤Z軸移動方向
請依下述規格表，填出完整型號MGL-100Z 型號表示方式 Product code 左右滑動看表格手動軌道模式 台面尺寸 傳導方向 調整螺絲 位置 Z軸 移動方向 MGL
經濟型快速齒排100
100 mmZ
Z軸C
旋鈕置中U
Z軸向上D
Z軸向下 -
左右滑動看表格
Model 2D 3D MGL-100ZC*
-
快速說明
Description規格說明 Basic description 左右滑動看表格Model 移動
行程移動
真值度移動
水平度檯面
平面度檯面
垂直度垂直
耐荷重重量 (mm) (µm) (µm) (µm) (µm) (N) (g) MGL-100ZC ±40 50 30 30 50 15 220±5 -
型號表示
TypeMGL手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MGL-②100③Z④C⑤U①手動軌道模式 ②台面尺寸 ③傳導方向 ④調整螺絲位置 ⑤Z軸移動方向
請依下述規格表，填出完整型號MGL-100Z 型號表示方式 Product code 左右滑動看表格手動軌道模式 台面尺寸 傳導方向 調整螺絲 位置 Z軸 移動方向 MGL
經濟型快速齒排100
100 mmZ
Z軸C
旋鈕置中U
Z軸向上D
Z軸向下 -
下載專區
Download 左右滑動看表格Model 2D 3D MGL-100ZC*
