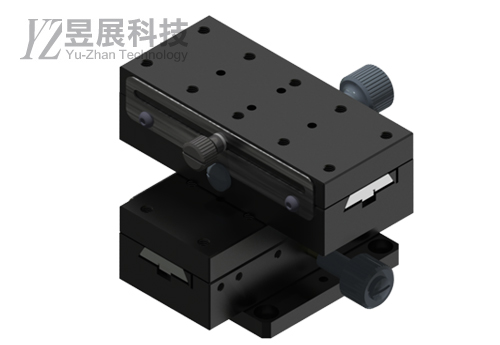

MGS-90XC-90YC
MGS 經濟型快速齒排(雙軸)
商品簡述：
| 軌道方式 | 傳動部件 | 行程 | 軸 |
| 經濟型 快速齒排 |
進給螺絲 | ±35 | XY 軸 |
| 【本體 / 旋鈕】鋁合金 / 鋁 【表面處理】陽極黑 |
|||
-
規格說明 Basic description
左右滑動看表格Model 移動
行程移動
真值度移動
水平度檯面
平面度水平
耐荷重垂直
耐荷重重量 (mm) (µm) (µm) (µm) (N) (N) (g) MGS-90XC-90YC ±35 50 30 30 40 20 640±5 -
MGS手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MGS-② 90③X④C-②90③Y④C X軸 Y軸 ①手動軌道 ②台面尺寸 ③傳導方向 ④調整螺絲位置
請依下述規格表，填出完整型號MGS-90XC-90YC 型號表示方式 Product code 左右滑動看表格手動軌道模式 台面尺寸 傳導方向 調整螺絲 位置 MGS
經濟型快速齒排90
90 mmX
X 軸
Y
Y 軸C
旋鈕置中 -
左右滑動看表格
Model 2D 3D MGS-90XC-90YC
-
快速說明
Description規格說明 Basic description 左右滑動看表格Model 移動
行程移動
真值度移動
水平度檯面
平面度水平
耐荷重垂直
耐荷重重量 (mm) (µm) (µm) (µm) (N) (N) (g) MGS-90XC-90YC ±35 50 30 30 40 20 640±5 -
型號表示
TypeMGS手動微調滑台 型號填寫範例 Example 左右滑動看表格①MGS-② 90③X④C-②90③Y④C X軸 Y軸 ①手動軌道 ②台面尺寸 ③傳導方向 ④調整螺絲位置
請依下述規格表，填出完整型號MGS-90XC-90YC 型號表示方式 Product code 左右滑動看表格手動軌道模式 台面尺寸 傳導方向 調整螺絲 位置 MGS
經濟型快速齒排90
90 mmX
X 軸
Y
Y 軸C
旋鈕置中 -
下載專區
Download 左右滑動看表格Model 2D 3D MGS-90XC-90YC
