Name: MCS-60X-60Y-60Z
Brand: 昱展科技有限公司
SKU: NO3414

1 / 1

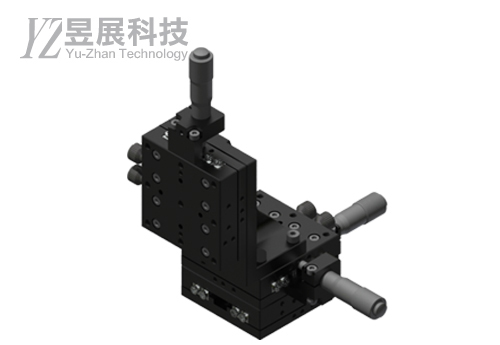

MCS-60X-60Y-60Z

MCS 精密型交叉滾子(三軸)

商品簡述：

軌道方式	傳動部件	行程	軸
精密型交叉滾子式	微測頭	±6.5	XYZ 軸
【本體 / 旋鈕】鋁合金 / 鋁【表面處理】陽極黑

規格說明 Basic description

左右滑動看表格

Model

移動
行程

升降
真值度

移動
水平度

移動
俯仰度

移動
橫擺度

檯面
平面度

檯面
平行度

檯面
垂直度

水平
耐荷重

垂直
耐荷重

最大
保持力

重量

(mm)

(µm)

( " )

(µm)

(N)

(g)

MCS-60X**-60Y**-60Z**

±6.5

100

120

990±5

微測頭 / 鎖定旋鈕位置說明

左右滑動看表格


	鎖定旋鈕位於【左側】 X軸-型號代號【L】	鎖定旋鈕位於【左側】 Y軸-型號代號【L】	鎖定旋鈕位於【左側】 Z軸-型號代號【L】	鎖定旋鈕位於【右側】 X軸-型號代號【R】	鎖定旋鈕位於【右側】 Y軸-型號代號【R】	鎖定旋鈕位於【右側】 Z軸-型號代號【R】
微測頭位於【中間】 X軸-型號代號【C】 Y軸-型號代號【C】 Z軸-型號代號【C】
微測頭位於【中間】 X軸-型號代號【C】 Y軸-型號代號【C】 Z軸-型號代號【C】	X軸型號表示 60XCL	Y軸型號表示 60YCL	Z軸型號表示 60ZCL	X軸型號表示 60XCR	Y軸型號表示 60YCR	Y軸型號表示 60ZCR
微測頭位於【左側】 X軸-型號代號【L】 Y軸-型號代號【L】 Z軸-型號代號【L】
微測頭位於【左側】 X軸-型號代號【L】 Y軸-型號代號【L】 Z軸-型號代號【L】				X軸型號表示 60XLR	Y軸型號表示 60YLR	Z軸型號表示 60ZLR
微測頭位於【右側】 X軸-型號代號【R】 Y軸-型號代號【R】 Z軸-型號代號【R】
微測頭位於【右側】 X軸-型號代號【R】 Y軸-型號代號【R】 Z軸-型號代號【R】	X軸型號表示 60XRL	Y軸型號表示 60YRL	Z軸型號表示 60ZRL
※此圖僅供微測頭 / 鎖定旋鈕之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。

MCS手動微調滑台型號填寫範例 Example

左右滑動看表格

①MCS-②60③X④C⑤L-②60③Y④C⑤L-②60③Z④C⑤L⑥U
	X軸		Y軸		Z軸

①手動軌道模式

②台面尺寸

③傳導方向

④ 微測位置

⑤鎖定旋鈕位置

⑥Z軸移動方向

請依下述規格表，填出完整型號

MCS-60X-60Y-60Z 型號表示方式 Product code

左右滑動看表格

手動軌道模式	台面尺寸	傳導方向	微側頭位置	鎖定旋鈕位置	Z軸移動方向
MCS 精密型交叉滾子	60 60 mm	X X軸 Y Y軸 Z Z軸	C 旋鈕置中	L 鎖定旋鈕置左 R 鎖定旋鈕置右	U Z軸向上 D Z軸向下僅供Z軸選擇
			L 旋鈕置左	R 鎖定旋鈕置右
			R 旋鈕置右	A L 鎖定旋鈕置左

左右滑動看表格

Model 2D 3D

MCS-60XC*-60YC*-60ZC*

MCS-60XLR-60YLR-60ZLR

MCS-60XRL-60YRL-60ZRL
