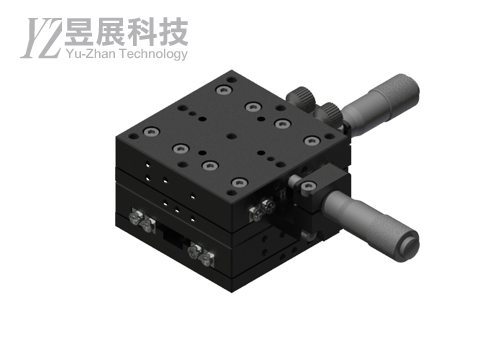

MCS-60X-60Y
MCS 精密型交叉滾子(雙軸)
商品簡述：
| 軌道方式 | 傳動部件 | 行程 | 軸 |
| 精密型 交叉滾子式 |
微測頭 | ±6.5 | XY 軸 |
| 【本體 / 旋鈕】鋁合金 / 鋁 【表面處理】陽極黑 |
|||
-
規格說明 Basic description
左右滑動看表格Model 移動
行程升降
真值度移動
水平度移動
俯仰度移動
橫擺度檯面
平面度檯面
平行度水平
耐荷重最大
保持力重量 (mm) (µm) (µm) ( " ) ( " ) (µm) (µm) (N) (N) (g) MCS-60X**-60Y** ±6.5 30 30 30 20 30 100 50 120 540±5 微測頭 / 鎖定旋鈕 位置說明 左右滑動看表格
鎖定旋鈕位於【左側】
X軸-型號代號【L】鎖定旋鈕位於【左側】
Y軸-型號代號【L】鎖定旋鈕位於【右側】
X軸-型號代號【R】鎖定旋鈕位於【右側】
Y軸-型號代號【R】微測頭位於【中間】
X軸-型號代號【C】
Y軸-型號代號【C】
<範例>
X軸型號表示：60XCL Y軸型號表示：60YCL X軸型號表示：60XCR Y軸型號表示：60YCR 微測頭位於【左側】
X軸-型號代號【L】
Y軸-型號代號【L】
<範例>
X軸型號表示：60XLR Y軸型號表示：60YLR 微測頭位於【右側】
X軸-型號代號【R】
Y軸-型號代號【R】
<範例>
X軸型號表示：60XRL Y軸型號表示：60YRL ※此圖僅供 微測頭 / 鎖定旋鈕 之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。 -
MCS手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MCS-②60③X④C⑤L-②40③Y④C⑤L
X軸 Y軸 ①手動軌道模式 ②台面尺寸 ③傳導方向 ④微側頭位置 ⑤鎖定旋鈕位置
請依下述規格表，填出完整型號MCS-60X-60Y 型號表示方式 Product code 左右滑動看表格 -
左右滑動看表格
Model 2D 3D MCS-60XC*-60YC*
MCS-60XLR-60YLR MCS-60XRL-60YRL
-
快速說明
Description規格說明 Basic description 左右滑動看表格Model 移動
行程升降
真值度移動
水平度移動
俯仰度移動
橫擺度檯面
平面度檯面
平行度水平
耐荷重最大
保持力重量 (mm) (µm) (µm) ( " ) ( " ) (µm) (µm) (N) (N) (g) MCS-60X**-60Y** ±6.5 30 30 30 20 30 100 50 120 540±5 微測頭 / 鎖定旋鈕 位置說明 左右滑動看表格鎖定旋鈕位於【左側】
X軸-型號代號【L】鎖定旋鈕位於【左側】
Y軸-型號代號【L】鎖定旋鈕位於【右側】
X軸-型號代號【R】鎖定旋鈕位於【右側】
Y軸-型號代號【R】微測頭位於【中間】
X軸-型號代號【C】
Y軸-型號代號【C】
<範例>
X軸型號表示：60XCL Y軸型號表示：60YCL X軸型號表示：60XCR Y軸型號表示：60YCR 微測頭位於【左側】
X軸-型號代號【L】
Y軸-型號代號【L】
<範例>
X軸型號表示：60XLR Y軸型號表示：60YLR 微測頭位於【右側】
X軸-型號代號【R】
Y軸-型號代號【R】
<範例>
X軸型號表示：60XRL Y軸型號表示：60YRL ※此圖僅供 微測頭 / 鎖定旋鈕 之位置參考用，實際2D圖檔請依產品下載頁面之CAD檔為準。 -
型號表示
Type -
下載專區
Download 左右滑動看表格Model 2D 3D MCS-60XC*-60YC* MCS-60XLR-60YLR MCS-60XRL-60YRL
