Name: YZJ-NHR200
Brand: 昱展科技有限公司
SKU: NO3106

1 / 1

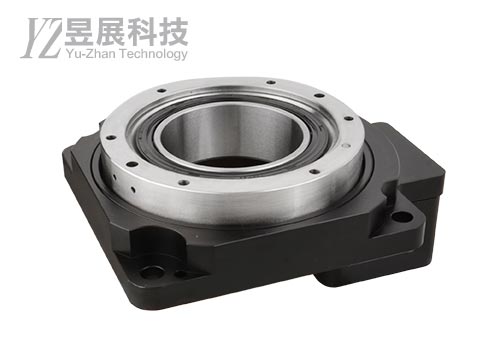

YZJ-NHR200

中空旋轉平台

產品特性

▶重複定位精度±5arcsec
▶定位精度≦1arcmin
▶旋轉盤面與D.D馬達相同，可與承載物直接鎖固。
▶中空結構，配線、配管便利。
▶大慣性承載可平穩運轉，定位時間快。
▶可結合各廠牌伺服馬達或步進馬達。

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

NHR

200 -

12 -

系列名

中空旋轉平台

規格

減速比

安裝面

馬達類型

規格選擇

200
200 type

12
1：12

伺服馬達
Servo

瓦數
(W)

P
國際 Panasonic

M
三菱 Mitsubishi

Y
安川 Yaskawa

S
三洋 Sanyo

T
台達 Delta

D
東元 Teco

4
750W

5
1KW

步進馬達 Step

29
二相步進馬達86框

59
五相步進馬達85框

減速機 Gear reducer

AR90
轉向減速機90框

PAB90
行星減速機90框

SS
特殊減速機
(客戶需提供相關規格)

※如需訂購特殊型號，請洽公司業務
※此型號不含馬達，如需馬達將另外報價

欲增加減速比，請加購減速機

▶減速比計算方式

左右滑動看表格

中空旋轉平台	×	加購減速機	=	所需減速比
12 (NHR200)	×	3 (AR90)	=	36

▶AR90 轉向減速機

左右滑動看表格

	AR90I - 減速比 - 安裝面 - S19 請參考下列減速比 (請參考連結)
	減速比	2、3

▶PAB90 行星減速機

左右滑動看表格

PAB90 - L1(L2) - 減速比 - K - 安裝面 - S22 請參考下列減速比 (請參考連結)
減速比	L1 單段	L2 雙段
	3、4、5、6、7、8、9、10	15、20、25、30、35、40 50、60、70、80、90、100

產品規格

左右滑動看表格

規格說明	單位	60型步進馬達	200~400W AC伺服馬達
旋轉平台承軸	-	交叉滾珠軸承
容許轉矩	N.m	50
慣性慣量	kg.m²	85792×10^-6
允許轉速	rpm	200 (盤面 DISK)
減速比	-	直結式減速機 1:12
定位精度	mins	≤ 3
反覆定位精度	sec	± 15
容許推力載重	kgf	500
容許慣性載重	N.m	200
旋轉平台平行度	μm	± 5
旋轉平台同心度	mm	≒ 0.01
保護等級	IP	40
重量	kg	9.4

NHR200
Model：YZJ_SENSOR_OPTION

選配品(YZJ_SENSOR_OPTION)僅整套出售(固定鈑金+Sensor+檔片)，不可單購，如有相關問題，歡迎來電洽詢。
左右滑動看表格

型號 2D 3D
