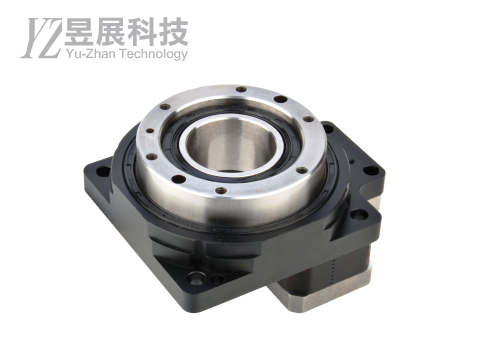

YZJ-HR130

中空旋轉平台

產品特性

▶高定位精度，重複定位精度±15arcsec，定位精度≦1arcmin。
▶盤面與D.D馬達相同，可與承載物直接鎖固。
▶中空結構，配線、配管便利。
▶慣性承載可平穩運轉，定位時間快。

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

HR

130

系列名

中空旋轉平台

規格

規格選擇

130
130 type

※如需訂購特殊型號，請洽公司業務
※此型號不含馬達，如需馬達將另外報價

規格說明

左右滑動看表格

規格說明	單位	HR130 產品規格
承軸	-	Cross-roller bearing
最大允許轉矩	N.m	12
最大允許轉速	RPM	200
減速比		1:18
重複定位精度	sec	± 15
正反轉角度誤差	min	3
角度誤差傳送	min	6
容許推力負載	N	2000
容許慣性負載	N.m	50
旋轉平台平行度	μm	± 5
旋轉平台同心度	mm	± 0.01
重量	Kg	2.7
可搭載馬達規格	-	YKM266-03A-B-G；平台最高轉速50 RPM

馬達參數 Motor data

左右滑動看表格

規格說明	單位	HR130 馬達參數
外框尺寸 mm("A")	mm	57
額定電壓	V/phase	2.1
額定電流	A/phase	3
線圈阻抗	Ω/phase	0.55
線圈感抗(±20%)	mh	2.1
保持轉矩	N‧m	1.2
轉動慣量	g‧cm²	200
馬達長度(L)	mm	55
引線	-	6

HR130
Model：YZJ_SENSOR_OPTION

選配品(YZJ_SENSOR_OPTION)僅整套出售(固定鈑金+Sensor+檔片)，不可單購，如有相關問題，歡迎來電洽詢。
左右滑動看表格

型號 2D 3D

YZJ-HR130

快速說明
Description

產品特性

▶高定位精度，重複定位精度±15arcsec，定位精度≦1arcmin。
▶盤面與D.D馬達相同，可與承載物直接鎖固。
▶中空結構，配線、配管便利。
▶慣性承載可平穩運轉，定位時間快。

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

HR

130

系列名

中空旋轉平台

規格

規格選擇

130
130 type

※如需訂購特殊型號，請洽公司業務
※此型號不含馬達，如需馬達將另外報價

規格說明

左右滑動看表格

規格說明	單位	HR130 產品規格
承軸	-	Cross-roller bearing
最大允許轉矩	N.m	12
最大允許轉速	RPM	200
減速比		1:18
重複定位精度	sec	± 15
正反轉角度誤差	min	3
角度誤差傳送	min	6
容許推力負載	N	2000
容許慣性負載	N.m	50
旋轉平台平行度	μm	± 5
旋轉平台同心度	mm	± 0.01
重量	Kg	2.7
可搭載馬達規格	-	YKM266-03A-B-G；平台最高轉速50 RPM

馬達參數 Motor data

左右滑動看表格

規格說明	單位	HR130 馬達參數
外框尺寸 mm("A")	mm	57
額定電壓	V/phase	2.1
額定電流	A/phase	3
線圈阻抗	Ω/phase	0.55
線圈感抗(±20%)	mh	2.1
保持轉矩	N‧m	1.2
轉動慣量	g‧cm²	200
馬達長度(L)	mm	55
引線	-	6

尺寸圖
Dimension

HR130
選配品
Option

Model：YZJ_SENSOR_OPTION

選配品(YZJ_SENSOR_OPTION)僅整套出售(固定鈑金+Sensor+檔片)，不可單購，如有相關問題，歡迎來電洽詢。
下載專區
Download

左右滑動看表格

型號 2D 3D

YZJ-HR130
