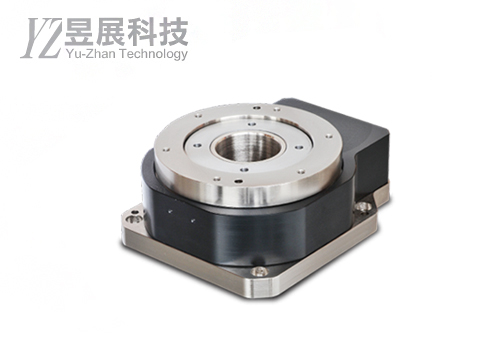

產品特性▶具有優異定位精度與重複精度的中空旋轉平臺，可搭配使用伺服馬達或步進馬達，展現獨特的性能可靠度。
▶工作物可直接鎖固/配線方便/高精度。
▶旋轉盤面可直接鎖固工作物，提升工件裝載之方便性。
▶此旋轉平臺為中空式設計，無論是配線或配管均方便。
▶定位精度小於一分/重複精度可達±5秒
▶運轉動作平穩/適用各種馬達
▶盤面轉動平穩、順暢，且定位快速。
▶中空旋轉平臺可採用各種廠牌之伺服馬達或步進馬達驅動。
型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- HT 100 - N - 8 - P2 系列名 中空旋轉平台 規格 馬達連接型式 減速比 安裝面 馬達類型 規格選擇 100
100 typeN
本體8
1：8 (標準)伺服馬達
Servo瓦數
(W)P
國際 PanasonicM
三菱 MitsubishiY
安川 YaskawaS
三洋 SanyoT
台達 DeltaD
東元 Teco2
200W3
400W步進馬達 Step 26
二相步進馬達57框56
五相步進馬達60框減速機 Gear reducer AR60
轉向減速機42框PAB60
行星減速機42框SS
特殊減速機
(客戶需提供相關規格)欲增加減速比，請加購減速機
▶減速比計算方式
左右滑動看表格中空旋轉平台 × 加購 減速機 = 所需減速比 8
(HT100)× 3
(AR60)= 24 ▶AR60 轉向減速機
左右滑動看表格
AR60I - 減速比 - 安裝面 - S14
請參考下列減速比 (請參考連結)減速比 2、3 ▶PAB60 行星減速機
左右滑動看表格
PAB60 - L1(L2) - 減速比 - K - 安裝面 - S16
請參考下列減速比 (請參考連結)減速比 L1 單段 L2 雙段 3、4、5、6、7、8、9、10 15、20、25、30、35、40
50、60、70、80、90、100產品規格
左右滑動看表格Model 60型步進馬達 200~400W AC伺服馬達 旋轉平台軸承 圓錐滾子軸承 容許轉矩 20 N.m 慣性慣量 3898× 10⁻⁶Kg.m² 允許轉速 200 rpm (盤面 Disk) 解析度 P/R 半步進設定~微步進設定
8,000~1,500,000依伺服馬達規格 減速比 直結式減速機 1:8
直角減速機 1:16定位精度 ≦1 mins 反覆定位精度 ± 5 sec 容許推力載重 200 kgf 容許慣性載重 60 N.m 旋轉平台平行度 ±2 μm 旋轉平台同心度 ≒ 0.01 mm 保護等級 40 IP 重量 3 kg 馬達定置
適用載重轉速領域

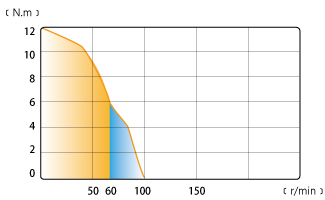

慣量輕載領 左右滑動看表格60型步進馬達定置

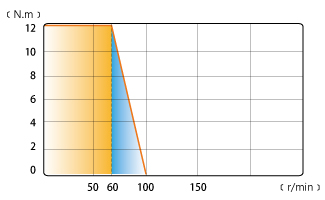

(減速比=1:24)200~400W伺服馬達定置
(減速比=1:24)
-
左右滑動看表格

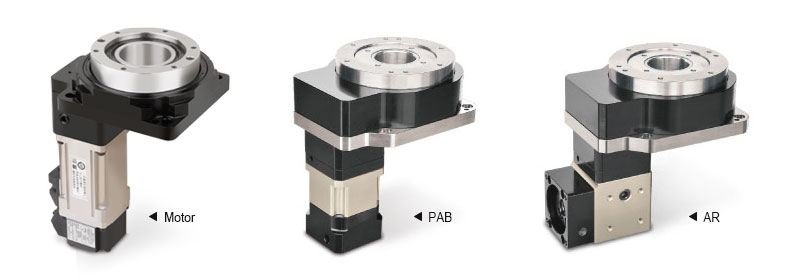

馬達/減速機 安裝範例
HT100
-
左右滑動看表格
選配品不可單購，僅整套售出，如有相關問題，歡迎來電洽詢，謝謝。
-
左右滑動看表格型號 2D 3D YZJ-HT100
-
快速說明
Description
產品特性▶具有優異定位精度與重複精度的中空旋轉平臺，可搭配使用伺服馬達或步進馬達，展現獨特的性能可靠度。
▶工作物可直接鎖固/配線方便/高精度。
▶旋轉盤面可直接鎖固工作物，提升工件裝載之方便性。
▶此旋轉平臺為中空式設計，無論是配線或配管均方便。
▶定位精度小於一分/重複精度可達±5秒
▶運轉動作平穩/適用各種馬達
▶盤面轉動平穩、順暢，且定位快速。
▶中空旋轉平臺可採用各種廠牌之伺服馬達或步進馬達驅動。
型號說明 左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- HT 100 - N - 8 - P2 系列名 中空旋轉平台 規格 馬達連接型式 減速比 安裝面 馬達類型 規格選擇 100
100 typeN
本體8
1：8 (標準)伺服馬達
Servo瓦數
(W)P
國際 PanasonicM
三菱 MitsubishiY
安川 YaskawaS
三洋 SanyoT
台達 DeltaD
東元 Teco2
200W3
400W步進馬達 Step 26
二相步進馬達57框56
五相步進馬達60框減速機 Gear reducer AR60
轉向減速機42框PAB60
行星減速機42框SS
特殊減速機
(客戶需提供相關規格)欲增加減速比，請加購減速機
▶減速比計算方式
左右滑動看表格中空旋轉平台 × 加購 減速機 = 所需減速比 8
(HT100)× 3
(AR60)= 24 ▶AR60 轉向減速機
左右滑動看表格AR60I - 減速比 - 安裝面 - S14
請參考下列減速比 (請參考連結)減速比 2、3 ▶PAB60 行星減速機
左右滑動看表格PAB60 - L1(L2) - 減速比 - K - 安裝面 - S16
請參考下列減速比 (請參考連結)減速比 L1 單段 L2 雙段 3、4、5、6、7、8、9、10 15、20、25、30、35、40
50、60、70、80、90、100產品規格
左右滑動看表格Model 60型步進馬達 200~400W AC伺服馬達 旋轉平台軸承 圓錐滾子軸承 容許轉矩 20 N.m 慣性慣量 3898× 10⁻⁶Kg.m² 允許轉速 200 rpm (盤面 Disk) 解析度 P/R 半步進設定~微步進設定
8,000~1,500,000依伺服馬達規格 減速比 直結式減速機 1:8
直角減速機 1:16定位精度 ≦1 mins 反覆定位精度 ± 5 sec 容許推力載重 200 kgf 容許慣性載重 60 N.m 旋轉平台平行度 ±2 μm 旋轉平台同心度 ≒ 0.01 mm 保護等級 40 IP 重量 3 kg 馬達定置
適用載重轉速領域 慣量輕載領 左右滑動看表格60型步進馬達定置
(減速比=1:24)200~400W伺服馬達定置
(減速比=1:24) -

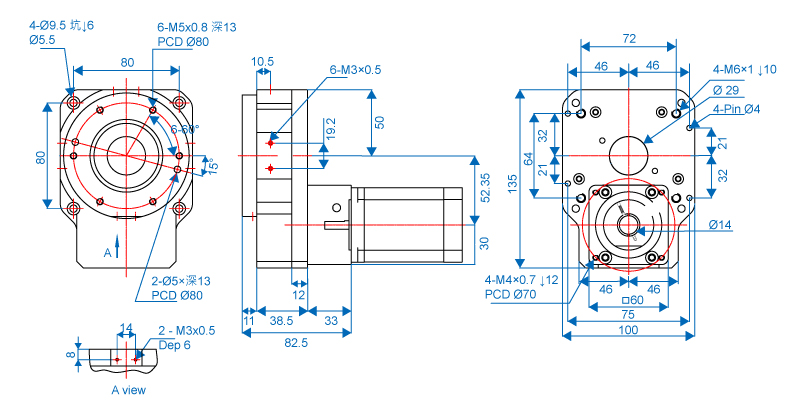

尺寸圖
Dimension 左右滑動看表格馬達/減速機 安裝範例
HT100
-

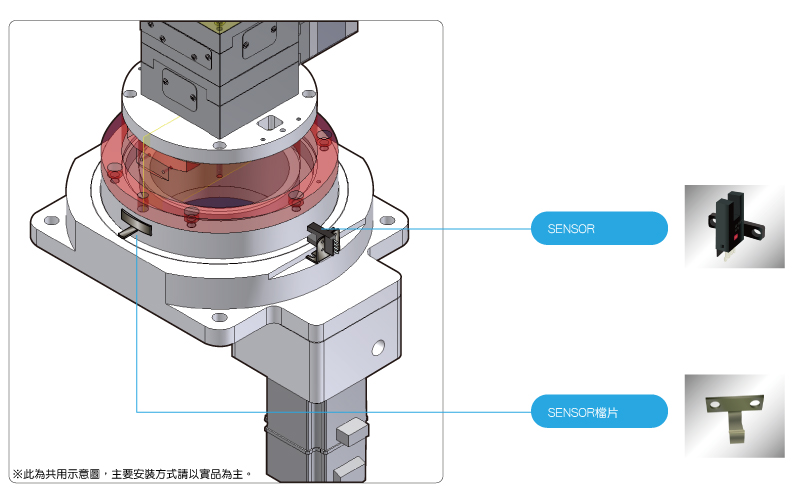

選配品
Option 左右滑動看表格
選配品不可單購，僅整套售出，如有相關問題，歡迎來電洽詢，謝謝。
-
下載專區
Download
左右滑動看表格型號 2D 3D YZJ-HT100
