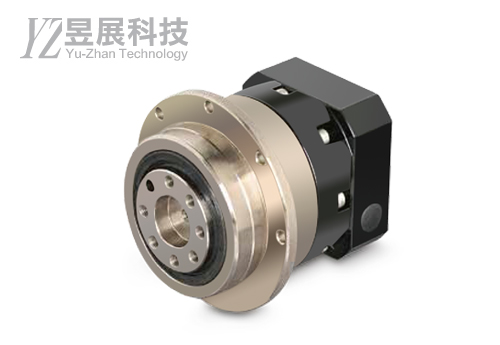

YZJ-PAD140

行星式斜齒減速機

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD140-

L2 -

20 -

K -

P5 -

S100

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S100
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

5
1KW

6
2KW

7
3KW

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD140	L1 單段 Single stage	L2 雙段 Double stage
PAD140	4、5、7、10	20、25、35、40、50、70、100

左右滑動看表格

規格	單位	段數	減速比	PAD140
轉動慣量	-	L1	4	7.46
			5	7.41
			7	7.12
			10	7.01
		L2	20	-
			25	-
			35	-
			40	-
			50	-
			70	-
			100	-
額定輸出扭力	Nm	L1	4	650
			5	618
			7	573
			10	549

		L2	20	-
			25	-
			35	-
			40	-
			50	-
			70	-
			100	-
額定輸入轉速	rpm	L1	4~10	2000
額定輸入轉速	rpm	L2	20~100	-
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	-
扭轉剛性	Nm/arcmin	L1	4~10	155
扭轉剛性	Nm/arcmin	L2	20~100	-
容許徑向力	N	L1	4~10	18600
容許徑向力	N	L2	20~100	-
容許軸向力	N	L1	4~10	7035
容許軸向力	N	L2	20~100	-
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	-
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	-
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	-
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	-
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	-
噪音值	dB	L1	4~10	≦67
噪音值	dB	L2	20~100	-
重量	KG	L1	4~10	13.9
重量	KG	L2	20~100	-

*Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change.

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD140-L1	168	12-6.6	100	140	10	50	179	80	11-M8×P1.25	8
PAD140-L2	-	-	-	-	-	-	-	-	-	-

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD140-L1	156	38	12	6	15	16	10	7	186.5
PAD140-L2	-	-	-	-	-	-	-	-	-

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD140-L1	145 165 215	M8 M10 M12	28(35)	84.5	110 130 180	M10×P1.5	146 150 190	1/4" PT	170 190 245
PAD140-L2	-	-	-	-	-	-	-	-	-

L1(單段)-尺寸圖

L2(雙段)-尺寸圖

快速說明
Description

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD140-

L2 -

20 -

K -

P5 -

S100

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S100
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

5
1KW

6
2KW

7
3KW

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD140	L1 單段 Single stage	L2 雙段 Double stage
PAD140	4、5、7、10	20、25、35、40、50、70、100

規格表
Specification

左右滑動看表格

規格	單位	段數	減速比	PAD140
轉動慣量	-	L1	4	7.46
			5	7.41
			7	7.12
			10	7.01
		L2	20	-
			25	-
			35	-
			40	-
			50	-
			70	-
			100	-
額定輸出扭力	Nm	L1	4	650
			5	618
			7	573
			10	549

		L2	20	-
			25	-
			35	-
			40	-
			50	-
			70	-
			100	-
額定輸入轉速	rpm	L1	4~10	2000
額定輸入轉速	rpm	L2	20~100	-
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	-
扭轉剛性	Nm/arcmin	L1	4~10	155
扭轉剛性	Nm/arcmin	L2	20~100	-
容許徑向力	N	L1	4~10	18600
容許徑向力	N	L2	20~100	-
容許軸向力	N	L1	4~10	7035
容許軸向力	N	L2	20~100	-
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	-
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	-
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	-
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	-
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	-
噪音值	dB	L1	4~10	≦67
噪音值	dB	L2	20~100	-
重量	KG	L1	4~10	13.9
重量	KG	L2	20~100	-

尺寸規格
Dimension

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD140-L1	168	12-6.6	100	140	10	50	179	80	11-M8×P1.25	8
PAD140-L2	-	-	-	-	-	-	-	-	-	-

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD140-L1	156	38	12	6	15	16	10	7	186.5
PAD140-L2	-	-	-	-	-	-	-	-	-

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD140-L1	145 165 215	M8 M10 M12	28(35)	84.5	110 130 180	M10×P1.5	146 150 190	1/4" PT	170 190 245
PAD140-L2	-	-	-	-	-	-	-	-	-

L1(單段)-尺寸圖

L2(雙段)-尺寸圖
