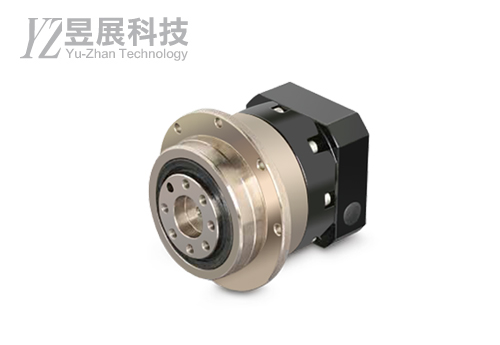

YZJ-PAD90

行星式斜齒減速機

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD90-

L2 -

20 -

K -

P4 -

S63

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S63
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

4
750W

5
1kW

步進馬達 Step

29
二相步進馬達86框

59
五相步進馬達85框

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD90	L1 單段 Single stage	L2 雙段 Double stage
PAD90	4、5、7、10	20、25、35、40、50、70、100

左右滑動看表格

規格	單位	段數	減速比	PAD90
轉動慣量	-	L1	4	0.47
			5	0.45
			7	0.45
			10	0.43
		L2	20	0.15
			25	0.15
			35	0.15
			40	0.15
			50	0.14
			70	0.14
			100	0.14
額定輸出扭力	Nm	L1	4	160
			5	155
			7	142
			10	163

		L2	20	130
			25	160
			35	160
			40	130
			50	160
			70	140
			100	100
額定輸入轉速	rpm	L1	4~10	3000
額定輸入轉速	rpm	L2	20~100	3000
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	≦9
扭轉剛性	Nm/arcmin	L1	4~10	30
扭轉剛性	Nm/arcmin	L2	20~100	30
容許徑向力	N	L1	4~10	7330
容許徑向力	N	L2	20~100	7330
容許軸向力	N	L1	4~10	4230
容許軸向力	N	L2	20~100	4230
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	≧94%
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	10°C ~ + 90ºC
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	VIGO GREASE RE #0
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	IP 65
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	任意方向(Any)
噪音值	dB	L1	4~10	≦63
噪音值	dB	L2	20~100	≦63
重量	KG	L1	4~10	4.2
重量	KG	L2	20~100	4.8

*Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change.

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD90-L1	109	8-5.5	63	90	8.5 23	31.5	118	50	7-M6×P1.0	6
PAD90-L2	109	8-5.5	63	90	8.5 23	31.5	118	50	7-M6×P1.0	6

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD90-L1	98	30	12	6	10	12	7	6	118 133
PAD90-L2	98	30	12	6	10	12	7	6	152.5

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD90-L1	90 100 115 145	M5 M6 M8	19(24)	43.5 58	70 80 95 110	M6×P1.0	92 110 130	1/8" PT	116 140 165
PAD90-L2	70 75 90	M4 M5 M6	14(19)	33.5 41.5	50 60 70	M5×P0.8	64 70 80	1/8" PT	80 90 105

L1(單段)-尺寸圖

L2(雙段)-尺寸圖

快速說明
Description

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD90-

L2 -

20 -

K -

P4 -

S63

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S63
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

4
750W

5
1kW

步進馬達 Step

29
二相步進馬達86框

59
五相步進馬達85框

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD90	L1 單段 Single stage	L2 雙段 Double stage
PAD90	4、5、7、10	20、25、35、40、50、70、100

規格表
Specification

左右滑動看表格

規格	單位	段數	減速比	PAD90
轉動慣量	-	L1	4	0.47
			5	0.45
			7	0.45
			10	0.43
		L2	20	0.15
			25	0.15
			35	0.15
			40	0.15
			50	0.14
			70	0.14
			100	0.14
額定輸出扭力	Nm	L1	4	160
			5	155
			7	142
			10	163

		L2	20	130
			25	160
			35	160
			40	130
			50	160
			70	140
			100	100
額定輸入轉速	rpm	L1	4~10	3000
額定輸入轉速	rpm	L2	20~100	3000
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	≦9
扭轉剛性	Nm/arcmin	L1	4~10	30
扭轉剛性	Nm/arcmin	L2	20~100	30
容許徑向力	N	L1	4~10	7330
容許徑向力	N	L2	20~100	7330
容許軸向力	N	L1	4~10	4230
容許軸向力	N	L2	20~100	4230
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	≧94%
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	10°C ~ + 90ºC
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	VIGO GREASE RE #0
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	IP 65
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	任意方向(Any)
噪音值	dB	L1	4~10	≦63
噪音值	dB	L2	20~100	≦63
重量	KG	L1	4~10	4.2
重量	KG	L2	20~100	4.8

尺寸規格
Dimension

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD90-L1	109	8-5.5	63	90	8.5 23	31.5	118	50	7-M6×P1.0	6
PAD90-L2	109	8-5.5	63	90	8.5 23	31.5	118	50	7-M6×P1.0	6

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD90-L1	98	30	12	6	10	12	7	6	118 133
PAD90-L2	98	30	12	6	10	12	7	6	152.5

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD90-L1	90 100 115 145	M5 M6 M8	19(24)	43.5 58	70 80 95 110	M6×P1.0	92 110 130	1/8" PT	116 140 165
PAD90-L2	70 75 90	M4 M5 M6	14(19)	33.5 41.5	50 60 70	M5×P0.8	64 70 80	1/8" PT	80 90 105
