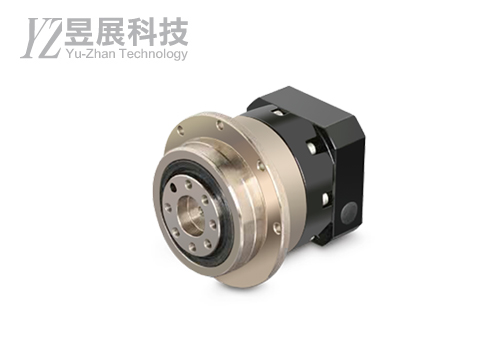

YZJ-PAD64

行星式斜齒減速機

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD64-

L2 -

20 -

K -

P2 -

S40

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S40
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

2
200W

3
400W

步進馬達 Step

26
二相步進馬達57框

56
五相步進馬達60框

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD64	L1 單段 Single stage	L2 雙段 Double stage
PAD64	4、5、7、10	20、25、35、40、50、70、100

左右滑動看表格

規格	單位	段數	減速比	PAD64
轉動慣量	-	L1	4	0.13
			5	0.12
			7	0.12
			10	0.12
		L2	20	0.03
			25	0.03
			35	0.03
			40	0.03
			50	0.03
			70	0.03
			100	0.03
額定輸出扭力	Nm	L1	4	60
			5	50
			7	47
			10	43

		L2	20	48
			25	60
			35	50
			40	48
			50	60
			70	50
			100	40
額定輸入轉速	rpm	L1	4~10	3000
額定輸入轉速	rpm	L2	20~100	3000
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	≦9
扭轉剛性	Nm/arcmin	L1	4~10	14
扭轉剛性	Nm/arcmin	L2	20~100	14
容許徑向力	N	L1	4~10	-
容許徑向力	N	L2	20~100	-
容許軸向力	N	L1	4~10	1260
容許軸向力	N	L2	20~100	1260
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	≧94%
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	10°C ~ + 90ºC
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	VIGO GREASE RE #0
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	IP 65
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	任意方向(Any)
噪音值	dB	L1	4~10	≦60
噪音值	dB	L2	20~100	≦60
重量	KG	L1	4~10	1.4
重量	KG	L2	20~100	1.9

*Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change.

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD64-L1	79	8-4.5	40	64	6.5	20	86	31.5	7-M5×P0.8	5
PAD64-L2	79	8-4.5	40	64	6.5	20	86	31.5	7-M5×P0.8	5

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD64-L1	70	19.5	7	4	6	10	5	6	84.5
PAD64-L2	70	19.5	7	4	6	10	5	6	109

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD64-L1	70 75 90	M4 M5 M6	14(19)	33.5 41.5	50 60 70	M5×P0.8	64 70 80	1/8" PT	80 90 105
PAD64-L2	46 60 63	M3 M4 M5	8(11)	32	30 40 50	M3×P0.5	46 55	1/8" PT	58 74

L1(單段)-尺寸圖

L2(雙段)-尺寸圖

快速說明
Description

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD64-

L2 -

20 -

K -

P2 -

S40

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S40
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

2
200W

3
400W

步進馬達 Step

26
二相步進馬達57框

56
五相步進馬達60框

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD64	L1 單段 Single stage	L2 雙段 Double stage
PAD64	4、5、7、10	20、25、35、40、50、70、100

規格表
Specification

左右滑動看表格

規格	單位	段數	減速比	PAD64
轉動慣量	-	L1	4	0.13
			5	0.12
			7	0.12
			10	0.12
		L2	20	0.03
			25	0.03
			35	0.03
			40	0.03
			50	0.03
			70	0.03
			100	0.03
額定輸出扭力	Nm	L1	4	60
			5	50
			7	47
			10	43

		L2	20	48
			25	60
			35	50
			40	48
			50	60
			70	50
			100	40
額定輸入轉速	rpm	L1	4~10	3000
額定輸入轉速	rpm	L2	20~100	3000
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	≦9
扭轉剛性	Nm/arcmin	L1	4~10	14
扭轉剛性	Nm/arcmin	L2	20~100	14
容許徑向力	N	L1	4~10	-
容許徑向力	N	L2	20~100	-
容許軸向力	N	L1	4~10	1260
容許軸向力	N	L2	20~100	1260
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	≧94%
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	10°C ~ + 90ºC
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	VIGO GREASE RE #0
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	IP 65
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	任意方向(Any)
噪音值	dB	L1	4~10	≦60
噪音值	dB	L2	20~100	≦60
重量	KG	L1	4~10	1.4
重量	KG	L2	20~100	1.9

尺寸規格
Dimension

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD64-L1	79	8-4.5	40	64	6.5	20	86	31.5	7-M5×P0.8	5
PAD64-L2	79	8-4.5	40	64	6.5	20	86	31.5	7-M5×P0.8	5

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD64-L1	70	19.5	7	4	6	10	5	6	84.5
PAD64-L2	70	19.5	7	4	6	10	5	6	109

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD64-L1	70 75 90	M4 M5 M6	14(19)	33.5 41.5	50 60 70	M5×P0.8	64 70 80	1/8" PT	80 90 105
PAD64-L2	46 60 63	M3 M4 M5	8(11)	32	30 40 50	M3×P0.5	46 55	1/8" PT	58 74
