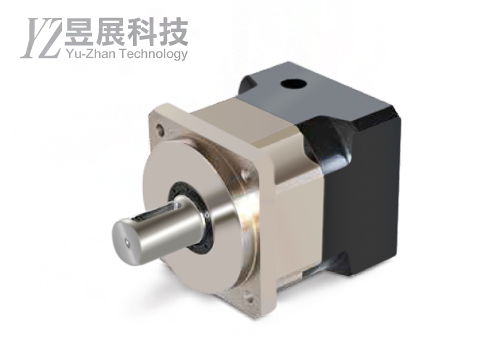

型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- PAB120- L1 - 3 - K - P5 - S32 系列名 減速機類別 段數 減速比 馬達軸心 馬達品牌/瓦數 出力軸 規格選擇 L1
單段L2
雙段請參考下圖
減速比數據S
圓軸K
鍵軸伺服馬達
Servo瓦數
(W)S32
標準出力軸P
國際
PanasonicM
三菱
MitsubishiY
安川
YaskawaS
三洋
SanyoT
台達
DeltaD
東元
Teco5
1KW6
2KW7
3KW*如需特殊型號，請洽公司業務，謝謝。 減速比
左右滑動看表格PAB120 L1 單段 Single stage L2 雙段 Double stage 3、4、5、6、7、8、9、10 15、20、25、30、35、40、
50、60、70、80、90、100 -
左右滑動看表格
規格 單位 段數 減速比 PAB120 轉動慣量 - L1 3 3.25 4 2.73 5 2.71 6 2.65 7 2.62 8 2.58 9 2.57 10 2.57 L2 15 0.47 20 0.47 25 0.47 30 0.47 35 0.47 40 0.47 45 0.47 50 0.44 60 0.44 70 0.44 80 0.44 90 0.44 100 0.44 額定輸出扭力 Nm L1 3 208 4 290 5 330 6 310 7 300 8 280 9 230 10 230 L2 15 208 20 290 25 330 30 310 35 300 40 260 45 230 50 330 60 310 70 300 80 260 90 230 100 230 額定輸入轉速 rpm L1 3~10 3000 L2 15~100 背隙 arcmin L1 3~10 ≦7 L2 15~100 ≦9 扭轉剛性 Nm/arcmin L1 3~10 25 L2 15~100 容許徑向力 N L1 3~10 6700 L2 15~100 容許軸向力 N L1 3~10 3350 L2 15~100 效率 % L1 3~10 ≧97% L2 15~100 ≧94% 使用溫度 ℃ L1 3~10 - 10°C ~ + 90ºC L2 15~100 潤滑 - L1 3~10 Synthetic lubrication oils L2 15~100 防護等級 - L1 3~10 IP 65 L2 15~100 安裝方向 - L1 3~10 任意方向(Any) L2 15~100 噪音值 dB L1 3~10 ≦63 L2 15~100 重量 KG L1 3~10 7.8 L2 15~100 9 *Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change. -
左右滑動看表格
MODEL A1 A2 A3 A4 A6 A7 A8 A9 PAB120-L1 130 9 32 110 M8×P1.25 160 10 35 PAB120-L2 130 9 32 110 M8×P1.25 160 10 35 左右滑動看表格MODEL B1 B2 B3 B4 B5 B6 B7 B9* PAB120-L1 120 65 12 50 40 5 12 192 PAB120-L2 120 65 12 50 40 5 12 241 左右滑動看表格MODEL C1* C2* C3* C4* C5* C6* C7* C10* PAB120-L1 145 M6、M8、M10 24(32) 65 95、110、130 7 120 26 PAB120-L2 115、145、165 M6、M8、M10 24(32) 65 95、11、130 7 120 26 L1(單段)-尺寸圖
L2(雙段)-尺寸圖
-
快速說明
Description型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- PAB120- L1 - 3 - K - P5 - S32 系列名 減速機類別 段數 減速比 馬達軸心 馬達品牌/瓦數 出力軸 規格選擇 L1
單段L2
雙段請參考下圖
減速比數據S
圓軸K
鍵軸伺服馬達
Servo瓦數
(W)S32
標準出力軸P
國際
PanasonicM
三菱
MitsubishiY
安川
YaskawaS
三洋
SanyoT
台達
DeltaD
東元
Teco5
1KW6
2KW7
3KW*如需特殊型號，請洽公司業務，謝謝。 減速比
左右滑動看表格PAB120 L1 單段 Single stage L2 雙段 Double stage 3、4、5、6、7、8、9、10 15、20、25、30、35、40、
50、60、70、80、90、100 -
規格表
Specification 左右滑動看表格規格 單位 段數 減速比 PAB120 轉動慣量 - L1 3 3.25 4 2.73 5 2.71 6 2.65 7 2.62 8 2.58 9 2.57 10 2.57 L2 15 0.47 20 0.47 25 0.47 30 0.47 35 0.47 40 0.47 45 0.47 50 0.44 60 0.44 70 0.44 80 0.44 90 0.44 100 0.44 額定輸出扭力 Nm L1 3 208 4 290 5 330 6 310 7 300 8 280 9 230 10 230 L2 15 208 20 290 25 330 30 310 35 300 40 260 45 230 50 330 60 310 70 300 80 260 90 230 100 230 額定輸入轉速 rpm L1 3~10 3000 L2 15~100 背隙 arcmin L1 3~10 ≦7 L2 15~100 ≦9 扭轉剛性 Nm/arcmin L1 3~10 25 L2 15~100 容許徑向力 N L1 3~10 6700 L2 15~100 容許軸向力 N L1 3~10 3350 L2 15~100 效率 % L1 3~10 ≧97% L2 15~100 ≧94% 使用溫度 ℃ L1 3~10 - 10°C ~ + 90ºC L2 15~100 潤滑 - L1 3~10 Synthetic lubrication oils L2 15~100 防護等級 - L1 3~10 IP 65 L2 15~100 安裝方向 - L1 3~10 任意方向(Any) L2 15~100 噪音值 dB L1 3~10 ≦63 L2 15~100 重量 KG L1 3~10 7.8 L2 15~100 9 *Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change. -
尺寸規格
Dimension 左右滑動看表格MODEL A1 A2 A3 A4 A6 A7 A8 A9 PAB120-L1 130 9 32 110 M8×P1.25 160 10 35 PAB120-L2 130 9 32 110 M8×P1.25 160 10 35 左右滑動看表格MODEL B1 B2 B3 B4 B5 B6 B7 B9* PAB120-L1 120 65 12 50 40 5 12 192 PAB120-L2 120 65 12 50 40 5 12 241 左右滑動看表格MODEL C1* C2* C3* C4* C5* C6* C7* C10* PAB120-L1 145 M6、M8、M10 24(32) 65 95、110、130 7 120 26 PAB120-L2 115、145、165 M6、M8、M10 24(32) 65 95、11、130 7 120 26 L1(單段)-尺寸圖
L2(雙段)-尺寸圖
