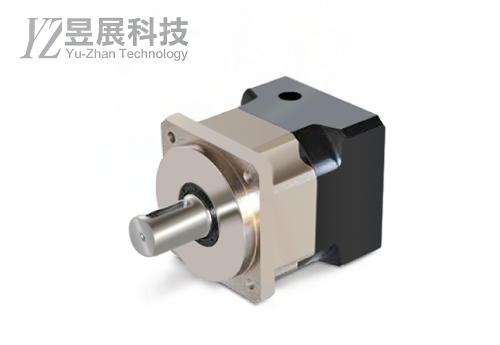

型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- PAB90- L1 - 3 - K - P4 - S22 系列名 減速機類別 段數 減速比 馬達軸心 馬達品牌/瓦數 出力軸 規格選擇 L1
單段L2
雙段請參考下圖
減速比數據S
圓軸K
鍵軸伺服馬達
Servo瓦數
(W)S22
標準出力軸P
國際
PanasonicM
三菱
MitsubishiY
安川
YaskawaS
三洋
SanyoT
台達
DeltaD
東元
Teco4
750W5
1KW步進馬達 Step 29
二相步進馬達86框59
五相步進馬達85框*如需特殊型號，請洽公司業務，謝謝。 減速比
左右滑動看表格PAB90 L1 單段 Single stage L2 雙段 Double stage 3、4、5、6、7、8、9、10 15、20、25、30、35、40、
50、60、70、80、90、100 -
左右滑動看表格
規格 單位 段數 減速比 PAB90 轉動慣量 - L1 3 0.61 4 0.48 5 0.47 6 0.45 7 0.45 8 0.44 9 0.44 10 0.44 L2 15 0.13 20 0.13 25 0.13 30 0.13 35 0.13 40 0.13 45 0.13 50 0.13 60 0.13 70 0.13 80 0.13 90 0.13 100 0.13 額定輸出扭力 Nm L1 3 130 4 140 5 160 6 150 7 140 8 120 9 100 10 100 L2 15 130 20 140 25 160 30 150 35 140 40 120 45 100 50 160 60 150 70 140 80 120 90 100 100 100 額定輸入轉速 rpm L1 3~10 4000 L2 15~100 背隙 arcmin L1 3~10 ≦7 L2 15~100 ≦9 扭轉剛性 Nm/arcmin L1 3~10 14 L2 15~100 容許徑向力 N L1 3~10 3250 L2 15~100 容許軸向力 N L1 3~10 1625 L2 15~100 效率 % L1 3~10 ≧97% L2 15~100 ≧94% 使用溫度 ℃ L1 3~10 - 10°C ~ + 90ºC L2 15~100 潤滑 - L1 3~10 Synthetic lubrication oils L2 15~100 防護等級 - L1 3~10 IP 65 L2 15~100 安裝方向 - L1 3~10 任意方向(Any) L2 15~100 噪音值 dB L1 3~10 ≦60 L2 15~100 重量 KG L1 3~10 3.7 L2 15~100 4.1 *Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change. -
左右滑動看表格
MODEL A1 A2 A3 A4 A6 A7 A8 A9 PAB90-L1 100 7 22 80 M6×P1.0 120 6 24.5 PAB90-L2 100 7 22 80 M6×P1.0 120 6 24.5 左右滑動看表格MODEL B1 B2 B3 B4 B5 B6 B7 B9* PAB90-L1 90 47.5 10 36 25 4 9 142 PAB90-L2 90 47.5 10 36 25(30) 4 9 179 左右滑動看表格MODEL C1* C2* C3* C4* C5* C6* C7* C10* PAB90-L1 90 M5、M6、M8 19(24) 45 70、80、95、110 8 90 16.5 PAB90-L2 90、100、115、145 M5、M6、M8 19(24) 45 70、80、95、110 8 90 16.5 L1(單段)-尺寸圖

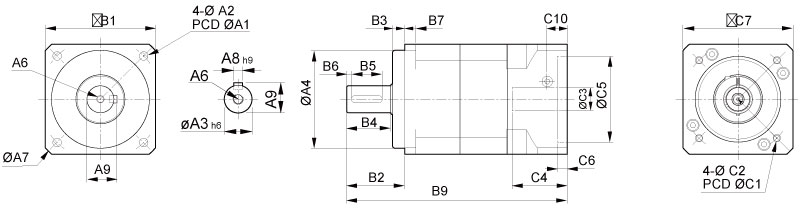

L2(雙段)-尺寸圖
-
快速說明
Description型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- PAB90- L1 - 3 - K - P4 - S22 系列名 減速機類別 段數 減速比 馬達軸心 馬達品牌/瓦數 出力軸 規格選擇 L1
單段L2
雙段請參考下圖
減速比數據S
圓軸K
鍵軸伺服馬達
Servo瓦數
(W)S22
標準出力軸P
國際
PanasonicM
三菱
MitsubishiY
安川
YaskawaS
三洋
SanyoT
台達
DeltaD
東元
Teco4
750W5
1KW步進馬達 Step 29
二相步進馬達86框59
五相步進馬達85框*如需特殊型號，請洽公司業務，謝謝。 減速比
左右滑動看表格PAB90 L1 單段 Single stage L2 雙段 Double stage 3、4、5、6、7、8、9、10 15、20、25、30、35、40、
50、60、70、80、90、100 -
規格表
Specification 左右滑動看表格規格 單位 段數 減速比 PAB90 轉動慣量 - L1 3 0.61 4 0.48 5 0.47 6 0.45 7 0.45 8 0.44 9 0.44 10 0.44 L2 15 0.13 20 0.13 25 0.13 30 0.13 35 0.13 40 0.13 45 0.13 50 0.13 60 0.13 70 0.13 80 0.13 90 0.13 100 0.13 額定輸出扭力 Nm L1 3 130 4 140 5 160 6 150 7 140 8 120 9 100 10 100 L2 15 130 20 140 25 160 30 150 35 140 40 120 45 100 50 160 60 150 70 140 80 120 90 100 100 100 額定輸入轉速 rpm L1 3~10 4000 L2 15~100 背隙 arcmin L1 3~10 ≦7 L2 15~100 ≦9 扭轉剛性 Nm/arcmin L1 3~10 14 L2 15~100 容許徑向力 N L1 3~10 3250 L2 15~100 容許軸向力 N L1 3~10 1625 L2 15~100 效率 % L1 3~10 ≧97% L2 15~100 ≧94% 使用溫度 ℃ L1 3~10 - 10°C ~ + 90ºC L2 15~100 潤滑 - L1 3~10 Synthetic lubrication oils L2 15~100 防護等級 - L1 3~10 IP 65 L2 15~100 安裝方向 - L1 3~10 任意方向(Any) L2 15~100 噪音值 dB L1 3~10 ≦60 L2 15~100 重量 KG L1 3~10 3.7 L2 15~100 4.1 *Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change. -
尺寸規格
Dimension 左右滑動看表格MODEL A1 A2 A3 A4 A6 A7 A8 A9 PAB90-L1 100 7 22 80 M6×P1.0 120 6 24.5 PAB90-L2 100 7 22 80 M6×P1.0 120 6 24.5 左右滑動看表格MODEL B1 B2 B3 B4 B5 B6 B7 B9* PAB90-L1 90 47.5 10 36 25 4 9 142 PAB90-L2 90 47.5 10 36 25(30) 4 9 179 左右滑動看表格MODEL C1* C2* C3* C4* C5* C6* C7* C10* PAB90-L1 90 M5、M6、M8 19(24) 45 70、80、95、110 8 90 16.5 PAB90-L2 90、100、115、145 M5、M6、M8 19(24) 45 70、80、95、110 8 90 16.5 L1(單段)-尺寸圖
L2(雙段)-尺寸圖
