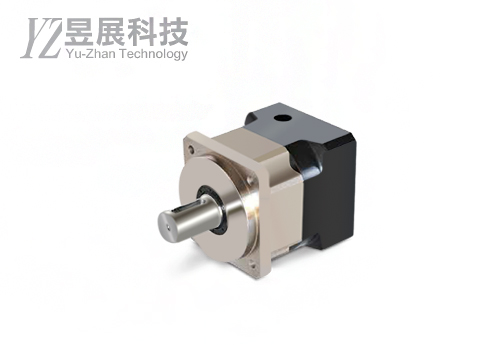

型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- PAB42- L1 - 3 - K - P1 - S13 系列名 減速機類別 段數 減速比 馬達軸心 馬達品牌/瓦數 出力軸 規格選擇 L1
單段L2
雙段請參考下圖
減速比數據S
圓軸K
鍵軸伺服馬達
Servo瓦數
(W)S13
標準出力軸P
國際
PanasonicM
三菱
MitsubishiY
安川
YaskawaS
三洋
SanyoT
台達
DeltaD
東元
Teco1
50W/100W步進馬達 Step 24
二相步進馬達42框54
五相步進馬達42框*如需特殊型號，請洽公司業務，謝謝。 減速比
左右滑動看表格PAB42 L1 單段 Single stage L2 雙段 Double stage 3、4、5、6、7、8、9、10 15、20、25、30、35、40、
50、60、70、80、90、100 -
左右滑動看表格
規格 單位 段數 減速比 PAB42 轉動慣量 - L1 3 0.03 4 0.03 5 0.03 6 0.03 7 0.03 8 0.03 9 0.03 10 0.03 L2 15 0.03 20 0.03 25 0.03 30 0.03 35 0.03 40 0.03 45 0.03 50 0.03 60 0.03 70 0.03 80 0.03 90 0.03 100 0.03 額定輸出扭力 Nm L1 3 20 4 19 5 22 6 20 7 19 8 17 9 14 10 14 L2 15 20 20 19 25 22 30 20 35 19 40 17 45 14 50 22 60 20 70 19 80 17 90 14 100 14 額定輸入轉速 rpm L1 3~10 4000 L2 15~100 背隙 arcmin L1 3~10 ≦7 L2 15~100 ≦9 扭轉剛性 Nm/arcmin L1 3~10 3 L2 15~100 容許徑向力 N L1 3~10 780 L2 15~100 容許軸向力 N L1 3~10 390 L2 15~100 效率 % L1 3~10 ≧97% L2 15~100 ≧94% 使用溫度 ℃ L1 3~10 - 10°C ~ + 90ºC L2 15~100 潤滑 - L1 3~10 Synthetic lubrication oils L2 15~100 防護等級 - L1 3~10 IP 65 L2 15~100 安裝方向 - L1 3~10 任意方向(Any) L2 15~100 噪音值 dB L1 3~10 ≦58 L2 15~100 重量 KG L1 3~10 0.6 L2 15~100 0.8 *Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change. -
左右滑動看表格
MODEL A1 A2 A3 A4 A6 A7 A8 A9 PAB42-L1 50 5 13 35 M4×P0.7 56.2 5 14.5 PAB42-L2 50 5 13 35 M4×P0.7 56.2 5 14.5 左右滑動看表格MODEL B1 B2 B3 B4 B5 B6 B7 B9* PAB42-L1 43 25.5 5.5 18.9 15 1.8 4.8 88.4 PAB42-L2 44 25.5 5.5 18.9 15 1.8 4.8 115 左右滑動看表格MODEL C1* C2* C3* C4* C5* C6* C7* C10* PAB42-L1 46 M3、M4、M5 8(11) 26 30、40、50 4 43 11.5 PAB42-L2 46、60、63 M3、M4、M5 8(11) 26 30、40、50 4 43 11.5 L1(單段)-尺寸圖
L2(雙段)-尺寸圖
-
快速說明
Description型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- PAB42- L1 - 3 - K - P1 - S13 系列名 減速機類別 段數 減速比 馬達軸心 馬達品牌/瓦數 出力軸 規格選擇 L1
單段L2
雙段請參考下圖
減速比數據S
圓軸K
鍵軸伺服馬達
Servo瓦數
(W)S13
標準出力軸P
國際
PanasonicM
三菱
MitsubishiY
安川
YaskawaS
三洋
SanyoT
台達
DeltaD
東元
Teco1
50W/100W步進馬達 Step 24
二相步進馬達42框54
五相步進馬達42框*如需特殊型號，請洽公司業務，謝謝。 減速比
左右滑動看表格PAB42 L1 單段 Single stage L2 雙段 Double stage 3、4、5、6、7、8、9、10 15、20、25、30、35、40、
50、60、70、80、90、100 -
規格表
Specification 左右滑動看表格規格 單位 段數 減速比 PAB42 轉動慣量 - L1 3 0.03 4 0.03 5 0.03 6 0.03 7 0.03 8 0.03 9 0.03 10 0.03 L2 15 0.03 20 0.03 25 0.03 30 0.03 35 0.03 40 0.03 45 0.03 50 0.03 60 0.03 70 0.03 80 0.03 90 0.03 100 0.03 額定輸出扭力 Nm L1 3 20 4 19 5 22 6 20 7 19 8 17 9 14 10 14 L2 15 20 20 19 25 22 30 20 35 19 40 17 45 14 50 22 60 20 70 19 80 17 90 14 100 14 額定輸入轉速 rpm L1 3~10 4000 L2 15~100 背隙 arcmin L1 3~10 ≦7 L2 15~100 ≦9 扭轉剛性 Nm/arcmin L1 3~10 3 L2 15~100 容許徑向力 N L1 3~10 780 L2 15~100 容許軸向力 N L1 3~10 390 L2 15~100 效率 % L1 3~10 ≧97% L2 15~100 ≧94% 使用溫度 ℃ L1 3~10 - 10°C ~ + 90ºC L2 15~100 潤滑 - L1 3~10 Synthetic lubrication oils L2 15~100 防護等級 - L1 3~10 IP 65 L2 15~100 安裝方向 - L1 3~10 任意方向(Any) L2 15~100 噪音值 dB L1 3~10 ≦58 L2 15~100 重量 KG L1 3~10 0.6 L2 15~100 0.8 *Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change. -
尺寸規格
Dimension 左右滑動看表格MODEL A1 A2 A3 A4 A6 A7 A8 A9 PAB42-L1 50 5 13 35 M4×P0.7 56.2 5 14.5 PAB42-L2 50 5 13 35 M4×P0.7 56.2 5 14.5 左右滑動看表格MODEL B1 B2 B3 B4 B5 B6 B7 B9* PAB42-L1 43 25.5 5.5 18.9 15 1.8 4.8 88.4 PAB42-L2 44 25.5 5.5 18.9 15 1.8 4.8 115 左右滑動看表格MODEL C1* C2* C3* C4* C5* C6* C7* C10* PAB42-L1 46 M3、M4、M5 8(11) 26 30、40、50 4 43 11.5 PAB42-L2 46、60、63 M3、M4、M5 8(11) 26 30、40、50 4 43 11.5 L1(單段)-尺寸圖
L2(雙段)-尺寸圖
