Name: YZJ-BL180
Brand: 昱展科技有限公司
SKU: NO2878

1 / 1

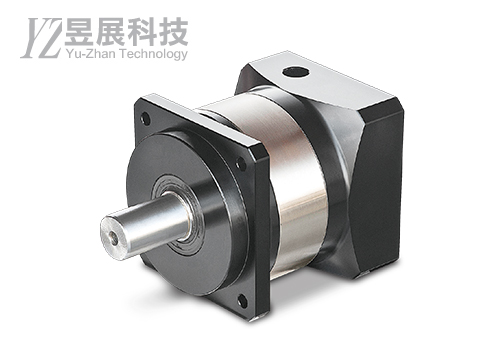

YZJ-BL180

行星式直齒(強力型)

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

BL180-

L1 -

3 -

K -

H -

P6 -

S66

系列名

減速機類別

段數

減速比

馬達軸心

背隙

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

H
標準背隙

P
低背隙

伺服馬達
Servo

瓦數
(W)

S66
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

6
2KW

7
3KW

8
4KW

9
5KW

10
5.5KW

11
7.5KW

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

BL180	L1 單段 Single stage	L2 雙段 Double stage
BL180	3、4、5、7、10	15、20、25、30、35、40、50、70、100

左右滑動看表格

規格	單位	段數	減速比	BL180
額定輸出扭矩	Nm	L1	3	1000
			4	1090
			5	1215
			7	1135
			10	935
		L2	15	1000
			20	1090
			25	1215
			30	1200
			35	1135
			40	1090
			50	1215
			70	1135
			100	935
最大輸出力矩	Nm	L1	3~10	3倍額定輸出扭矩
		L2	15~100
額定輸入轉速	rpm	L1	3~10	2000
		L2	15~100
最大輸入轉速	rpm	L1	3~10	2500
		L2	15~100
背隙	arcmin	L1	3~10	≦8
		L2	15~100	≦12
扭轉剛性	Nm/arcmin	L1	3~10	142
		L2	15~100
容許徑向力	N	L1	3~10	22000
		L2	15~100
容許軸向力	N	L1	3~10	20000
		L2	15~100
使用壽命	HR	L1	3~10	20000
		L2	15~100
效率	%	L1	3~10	≧97%
		L2	15~100	≧95%
使用溫度	°C	L1	3~10	- 10°C ~ + 90ºC
		L2	15~100
潤滑		L1	3~10	合成油 (Synthetic oil)
		L2	15~100
防護等級		L1	3~10	IP 65
		L2	15~100
噪音值	dB	L1	3~10	≦70
		L2	15~100	≦70
安裝方向		L1	3~10	任意方向(Any)
		L2	15~100
重量	kg	L1	3~10	25
		L2	15~100	33.5

*Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change.

左右滑動看表格

Model		出力端尺寸													外型	入力端尺寸
		出力端尺寸	螺絲孔徑	出力軸徑	凸圓引導	軸端攻牙	鍵寬	軸含鍵高	出力法蘭	出力軸	引導厚度	鍵槽長度	出力軸長	法蘭厚度	本體長度	P. C. D. 固定孔	螺絲孔徑	入力孔徑	入力孔深	入力引導	入立法蘭	凸圓引導	銷孔位置
		A1	A2	A3	A4	A6	A8	A9	B1	B2	B3	B5	B6	B7	B9	C1	C2	C3	C4	C5	C7	A5	A10
180	L1	215	13	55	160	M12×P1.75	16	59	180	106	20	70	82	16	283	200	13	38	104	180	182	12.5	28.5
180	L2	215	13	55	160	M12×P1.75	16	59	180	106	20	70	82	16	363	200	13	38	104	180	182	12.5	28.5

※出力軸=法蘭到軸端。
※銷孔位置=入力法蘭到銷孔位置。

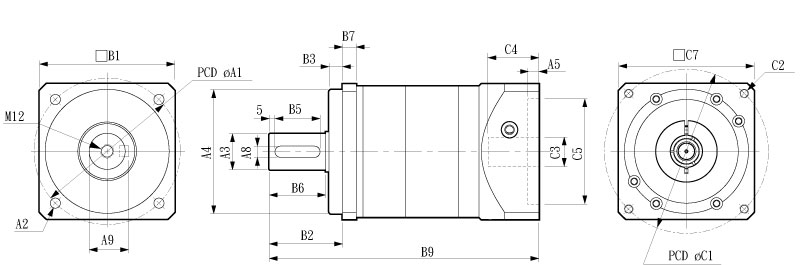

L1(單段)-尺寸圖

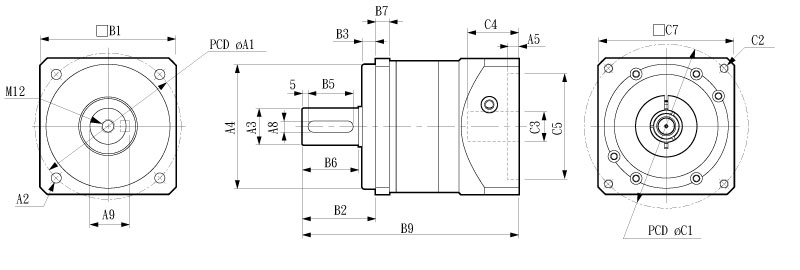

L2(雙段)-尺寸圖

快速說明
Description

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

BL180-

L1 -

3 -

K -

H -

P6 -

S66

系列名

減速機類別

段數

減速比

馬達軸心

背隙

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

H
標準背隙

P
低背隙

伺服馬達
Servo

瓦數
(W)

S66
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

6
2KW

7
3KW

8
4KW

9
5KW

10
5.5KW

11
7.5KW

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

BL180	L1 單段 Single stage	L2 雙段 Double stage
BL180	3、4、5、7、10	15、20、25、30、35、40、50、70、100

規格表
Specification

左右滑動看表格

規格	單位	段數	減速比	BL180
額定輸出扭矩	Nm	L1	3	1000
			4	1090
			5	1215
			7	1135
			10	935
		L2	15	1000
			20	1090
			25	1215
			30	1200
			35	1135
			40	1090
			50	1215
			70	1135
			100	935
最大輸出力矩	Nm	L1	3~10	3倍額定輸出扭矩
		L2	15~100
額定輸入轉速	rpm	L1	3~10	2000
		L2	15~100
最大輸入轉速	rpm	L1	3~10	2500
		L2	15~100
背隙	arcmin	L1	3~10	≦8
		L2	15~100	≦12
扭轉剛性	Nm/arcmin	L1	3~10	142
		L2	15~100
容許徑向力	N	L1	3~10	22000
		L2	15~100
容許軸向力	N	L1	3~10	20000
		L2	15~100
使用壽命	HR	L1	3~10	20000
		L2	15~100
效率	%	L1	3~10	≧97%
		L2	15~100	≧95%
使用溫度	°C	L1	3~10	- 10°C ~ + 90ºC
		L2	15~100
潤滑		L1	3~10	合成油 (Synthetic oil)
		L2	15~100
防護等級		L1	3~10	IP 65
		L2	15~100
噪音值	dB	L1	3~10	≦70
		L2	15~100	≦70
安裝方向		L1	3~10	任意方向(Any)
		L2	15~100
重量	kg	L1	3~10	25
		L2	15~100	33.5

尺寸規格
Dimension

左右滑動看表格

Model		出力端尺寸													外型	入力端尺寸
		出力端尺寸	螺絲孔徑	出力軸徑	凸圓引導	軸端攻牙	鍵寬	軸含鍵高	出力法蘭	出力軸	引導厚度	鍵槽長度	出力軸長	法蘭厚度	本體長度	P. C. D. 固定孔	螺絲孔徑	入力孔徑	入力孔深	入力引導	入立法蘭	凸圓引導	銷孔位置
		A1	A2	A3	A4	A6	A8	A9	B1	B2	B3	B5	B6	B7	B9	C1	C2	C3	C4	C5	C7	A5	A10
180	L1	215	13	55	160	M12×P1.75	16	59	180	106	20	70	82	16	283	200	13	38	104	180	182	12.5	28.5
180	L2	215	13	55	160	M12×P1.75	16	59	180	106	20	70	82	16	363	200	13	38	104	180	182	12.5	28.5
