Name: YZJ-AR90
Brand: 昱展科技有限公司
SKU: NO2758

1 / 1

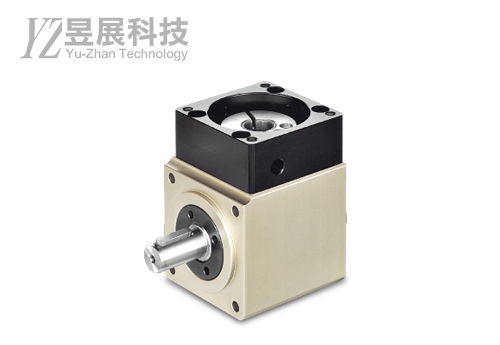

YZJ-AR90

轉向減速機

商品簡述：

▶採用先進六軸精密機械加工，一次裝夾同時加工完成，確保最佳幾何精度。
▶傳動齒輪經精密研磨，運轉低背隙、高精度。
▶精密傳動、寂靜、穩定、順暢、高剛性。

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

AR90

I -

3 -

P4 -

S19

系列名

減速機型號

段數

減速比

安裝面

出力軸

馬達類型

規格選擇

I
出力軸連接

S
入力軸連接

↓↓↓

標準品

2
1：2

3
1：3

加購品

請參考下圖
減速比數據

伺服馬達
Servo

瓦數
(W)

S19
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

4
750W

5
1KW

步進馬達 Step

29
二相步進馬達86框

59
五相步進馬達85框

減速機 Gear reducer

PAB90
行星減速機90框

SS
特殊型減速機
*需請告知安裝面*

*如需特殊型號，請洽公司業務，謝謝。

加購YZJ_PAB90

( AR90標準比數 × 加購PAB90比數 = * 減速比總比數 * )

左右滑動看表格

連接形式		L1 單段 * 減速機總比數 *	L2 雙段 * 減速機總比數 *
	AR90I (I-出力軸連接) 出力軸不建議搭配減速機恐造成扭力過大	6、10、20、30	40、50、60、80、100、140、180、200
	AR90S (S-入力軸連接)	6、10、20、30	40、50、60、80、100、140、180、200

AR90產品規格

左右滑動看表格

額定輸出轉矩	破壞力矩值	許用輸入轉速	背隙	慣用矩	重量
9 kgf.m (90 N.m)	24 kgf.m (240 N.m)	2000 rpm	10~3 min-arc	0.36 kg·cm²	3.6 kg

YZJ-AR90
左右滑動看表格

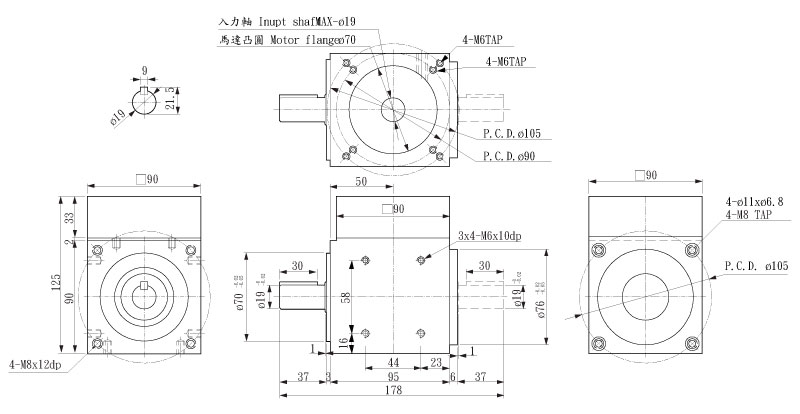

型號 2D 3D

YZJ-AR90
