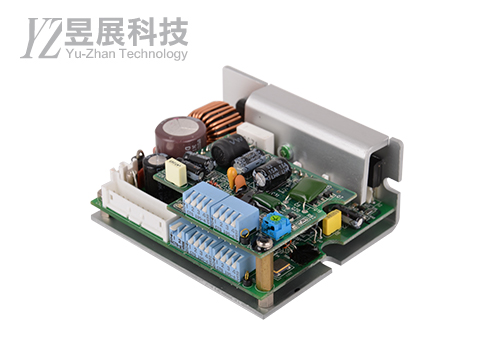

YZ-5D1440M2
五相(直流)驅動器
-
左右滑動看表格型號說明 Model Description 範
例
說
明YZ- 5D 14 40 M2 五相驅動器 電流值(×0.1) 最高輸入電壓 驅動器類型
規格說明 左右滑動看表格規格說明 商品型號 YZ-5D1440M2 入力電壓 18~40 VDC,4A 驅動方式 定電流雙極性驅動 驅動電流 0.3~1.4 / 相 脈波入力 1P 單脈波，2P 雙脈波
最高反應頻率500K Hz
脈波寬度2us(Min)
方向嚮應時間10us(Min)解 析 度 500 / 1000 / 1250 / 2000 / 2500 / 4000 / 5000 / 10000 / 12500 / 20000 / 25000 / 40000 / 50000 / 62500 / 100000 / 125000 自動下降電流 30%~70% 輸入訊號 +4~+10V , <20mA 輸入訊號阻抗 220Ω 輸出訊號 開集極回路,24V,10mA(Max) 雜訊隔離 光耦合器 工作溫度 0~40℃ 工作濕度 <85% RH 外觀尺寸 35 × 70 × 84 mm 重 量 167g -

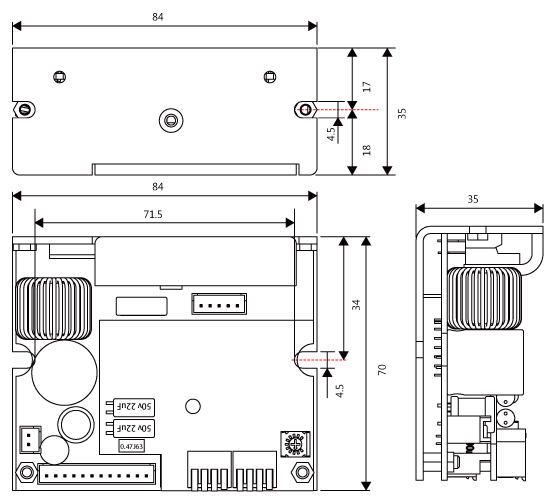

五相步進驅動器 尺寸圖 Dimension 型號：YZ-5D1440M2
-
左右滑動看表格型號 2D 3D YZ-5D1440M2
-
快速說明
Description 左右滑動看表格型號說明 Model Description 範
例
說
明YZ- 5D 14 40 M2 五相驅動器 電流值(×0.1) 最高輸入電壓 驅動器類型 規格說明 左右滑動看表格規格說明 商品型號 YZ-5D1440M2 入力電壓 18~40 VDC,4A 驅動方式 定電流雙極性驅動 驅動電流 0.3~1.4 / 相 脈波入力 1P 單脈波，2P 雙脈波
最高反應頻率500K Hz
脈波寬度2us(Min)
方向嚮應時間10us(Min)解 析 度 500 / 1000 / 1250 / 2000 / 2500 / 4000 / 5000 / 10000 / 12500 / 20000 / 25000 / 40000 / 50000 / 62500 / 100000 / 125000 自動下降電流 30%~70% 輸入訊號 +4~+10V , <20mA 輸入訊號阻抗 220Ω 輸出訊號 開集極回路,24V,10mA(Max) 雜訊隔離 光耦合器 工作溫度 0~40℃ 工作濕度 <85% RH 外觀尺寸 35 × 70 × 84 mm 重 量 167g -
尺寸規格
Dimension 五相步進驅動器 尺寸圖 Dimension 型號：YZ-5D1440M2
-
下載專區
Download
左右滑動看表格型號 2D 3D YZ-5D1440M2
