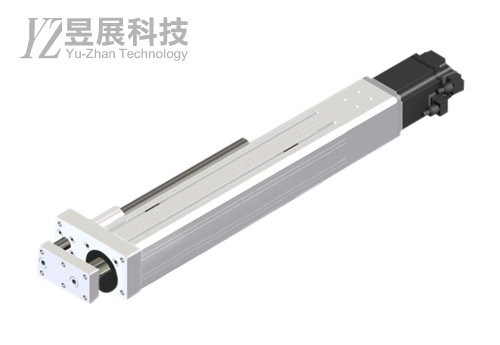

電動缸PSR065
型號：PSR065
商品簡述：
* 請依需求填寫訂單型號
-
基本說明 Basic descriptio
左右滑動看表格Model Unit PSR065 本體寬度 Width mm 65 水平最大可搬重量 Horizontal payload Kg 150 垂直最大可搬重量 Horizontal payload Kg 50 圓棒材質Rod material mm Ø35suj2 標準有效行程 Stroke mm 50~500 位置重複精度 Repeatability mm ±0.02 -
PSR065 電動缸 型號填寫範例 Example 左右滑動看表格
①PSR065-②S7-③P10-④CN-⑤S100-⑥U2-⑦D-⑧P⑨3
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號PSR065 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
PSR065 電動缸 左右滑動看表格
驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.02 螺桿導程 Ball screw lead(mm) 4 5 10 20 額定速度 Rated speed(mm/sec) 200 250 500 1000 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal400W 150 150 150 35 750W 150 150 150 68 垂直使用
Vertical400W 50 45 18 5 750W 50 50 35 10 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~500 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø16 Ø15 圓棒材質 Rod material Ø35suj2 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit上方外側
Up OutsideZE155AT(NPN)常開 Normal open - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
ZE155AT 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：ZE155AT
-
PSR065 電動缸
左右滑動看表格搭配馬達
Suitable motor400W(M3) 伺服馬達 Servo motor
2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type
Ln 間接左方型 Reverse motor,left type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor750W(M4) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左方型 Reverse motor,left type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motorS6 減速機 57 框 Gear reducer Frame size：57 2D 3D 馬達連結方向
Motor positionCG 直結外側型 Straight motor, exposed type LG 間接左方型 Reverse motor,left type UG 間接上方型 Reverse motor,up type DG 間接下方型 Reverse motor,down type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit PSR065 本體寬度 Width mm 65 水平最大可搬重量 Horizontal payload Kg 150 垂直最大可搬重量 Horizontal payload Kg 50 圓棒材質Rod material mm Ø35suj2 標準有效行程 Stroke mm 50~500 位置重複精度 Repeatability mm ±0.02 -
型號表示
TypePSR065 電動缸 型號填寫範例 Example 左右滑動看表格①PSR065-②S7-③P10-④CN-⑤S100-⑥U2-⑦D-⑧P⑨3
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號PSR065 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationPSR065 電動缸 左右滑動看表格驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.02 螺桿導程 Ball screw lead(mm) 4 5 10 20 額定速度 Rated speed(mm/sec) 200 250 500 1000 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal400W 150 150 150 35 750W 150 150 150 68 垂直使用
Vertical400W 50 45 18 5 750W 50 50 35 10 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~500 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø16 Ø15 圓棒材質 Rod material Ø35suj2 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit上方外側
Up OutsideZE155AT(NPN)常開 Normal open - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
感應器接線圖
SensorZE155AT 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：ZE155AT
-
下載專區
DownloadPSR065 電動缸
左右滑動看表格搭配馬達
Suitable motor400W(M3) 伺服馬達 Servo motor
2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左方型 Reverse motor,left type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor750W(M4) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左方型 Reverse motor,left type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motorS6 減速機 57 框 Gear reducer Frame size：57 2D 3D 馬達連結方向
Motor positionCG 直結外側型 Straight motor, exposed type LG 間接左方型 Reverse motor,left type UG 間接上方型 Reverse motor,up type DG 間接下方型 Reverse motor,down type
