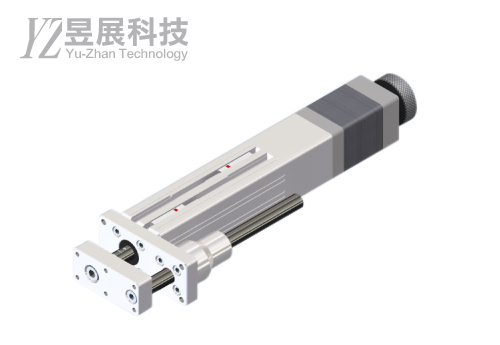

電動缸PSL028

型號：PSL028

商品簡述：

* 產品依顧客需求製作
* 請依需求填寫訂單型號

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	PSL028
本體寬度 Width	mm	28
水平最大可搬重量 Horizontal payload	Kg	3
垂直最大可搬重量 Horizontal payload	Kg	1.5
圓棒材質Rod material	mm	Ø8sus440c
標準有效行程 Stroke	mm	25~150
位置重複精度 Repeatability	mm	±0.02

PSL028 電動缸型號填寫範例 Example

左右滑動看表格

①PSL028-②S7-③P01-④CN-⑤S100-⑥U2-⑦N-⑧P⑨1-⑩W

①型號

②螺桿型式

③導程

④馬達連結

⑤有效行程

⑥感測器數量

⑦固定方式

⑧馬達廠牌

⑨瓦數

⑩手輪(選配品)

請依下述規格表，填出完整型號

PSL028 電動缸型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

有效行程
Stroke

感測器數量
Sensor quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

手輪
Handwheel

PSL028

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P01
(1mm)

CN
直結外側型
Straight motor,
exposed type
R1
間接右側型
Reverse motor,
right type
D1
間接下方型
Reverse motor,
down type
U1
間接上方型
Reverse motor,
up type

Snnn
nnn=行程
nnn=Stroke
25~150
mm

U2
磁簧 2 個
ReedX2
NN
無磁簧
No reed

N
下方安裝
溝槽安裝
Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa
S

三洋
Sanyo
T
台達
Delta
L
士林
Shihlin
D
東元
Teco

步進馬達
step
23
二相步進馬達28框
2-Phase step motor
Frame size：28
24

二相步進馬達42框
2-Phase step motor
Frame size：42

0
10w
1
100w

W
步進馬達
可選配
手輪
Stepper motor
Optional
handwheel

空白
不搭配手輪
No
handwheel

TB
T 型方牙螺桿
Trapezoidal Screw

P02
(2mm)

P10
(10mm)

(1)數值=基本導程
(2)間接型馬達連結 R1 / D1 / U1 → 1 = 1 : 1 傳動
(3)P1=Panasonic 100W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

PSL028 電動缸

左右滑動看表格

驅動特性 Feature			滾珠螺桿 Ball Screw		T 型螺桿 Trapezoidal Screw
位置重覆精度 Repeatability(mm)			±0.02		±0.1
螺桿導程 Ball screw lead(mm)			1	2	2	10
額定速度 Rated speed(mm/sec)	伺服10W / 50W Servo 10W / 50W		50	100	-	-
	步進馬達 Step motor (PK-235)		15	30	30	150
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	伺服10W / 50W Servo 10W / 50W	3	3	-	-
		步進馬達 Step motor (PK-235)	3	3	2	1
	垂直使用 Vertical	伺服10W / 50W Servo 10W / 50W	1.5	1.5	-	-
		步進馬達 Step motor (PK-235)	1.5	1	1	0.2
標準行程 Stroke (mm) 間隔 Interval / 50mm			25~150
部品零件 Parts
螺桿直徑 Ball Screw Diameter(mm)			Ø6	Ø5
圓棒材質 Rod material			Ø8sus440c
調整座-軸承 Housing bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			連軸器或時規皮帶輪 Coupling or timing pulley
原點及極限感測器 Home sensor and limit	外側 Outside		ZE155AT(NPN)常開 Normal open

伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm.
水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load.
導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed.
連結導桿時須固定導桿再予鎖附；勿旋轉導桿否則會引起電動缸損壞。
Lock the guide rod in place,than fasten attaching prats on it . Do not rotate the shafts,
which may cause damage to the position cylinder.
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

ZE155AT

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
	感應器型號 Sensor type：ZE155AT

PSL028 電動缸

左右滑動看表格

搭配馬達 Suitable motor	23 二相步進馬達 □ 28 2-Phase step motor Frame size：28	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type
	Rn 間接右側型 Reverse motor,right type
	Un 間接上方型 Reverse motor,up type
	Dn 間接下方型 Reverse motor,down type

搭配馬達 Suitable motor	24 二相步進馬達 □ 42 2-Phase step motor Frame size：42	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type
	Rn 間接右側型 Reverse motor,right type
	Un 間接上方型 Reverse motor,up type
	Dn 間接下方型 Reverse motor,down type

搭配馬達 Suitable motor	100W(M1) 伺服馬達 Servo motor	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type
	Rn 間接右側型 Reverse motor,right type
	Un 間接上方型 Reverse motor,up type
	Dn 間接下方型 Reverse motor,down type

快速說明
Description

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	PSL028
本體寬度 Width	mm	28
水平最大可搬重量 Horizontal payload	Kg	3
垂直最大可搬重量 Horizontal payload	Kg	1.5
圓棒材質Rod material	mm	Ø8sus440c
標準有效行程 Stroke	mm	25~150
位置重複精度 Repeatability	mm	±0.02

型號表示
Type

PSL028 電動缸型號填寫範例 Example

左右滑動看表格

①PSL028-②S7-③P01-④CN-⑤S100-⑥U2-⑦N-⑧P⑨1-⑩W

①型號

②螺桿型式

③導程

④馬達連結

⑤有效行程

⑥感測器數量

⑦固定方式

⑧馬達廠牌

⑨瓦數

⑩手輪(選配品)

請依下述規格表，填出完整型號

PSL028 電動缸型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

有效行程
Stroke

感測器數量
Sensor quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

手輪
Handwheel

PSL028

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P01
(1mm)

CN
直結外側型
Straight motor,
exposed type
R1
間接右側型
Reverse motor,
right type
D1
間接下方型
Reverse motor,
down type
U1
間接上方型
Reverse motor,
up type

Snnn
nnn=行程
nnn=Stroke
25~150
mm

U2
磁簧 2 個
ReedX2
NN
無磁簧
No reed

N
下方安裝
溝槽安裝
Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa
S

三洋
Sanyo
T
台達
Delta
L
士林
Shihlin
D
東元
Teco

步進馬達
step
23
二相步進馬達28框
2-Phase step motor
Frame size：28
24

二相步進馬達42框
2-Phase step motor
Frame size：42

0
10w
1
100w

W
步進馬達
可選配
手輪
Stepper motor
Optional
handwheel

空白
不搭配手輪
No
handwheel

TB
T 型方牙螺桿
Trapezoidal Screw

P02
(2mm)

P10
(10mm)

(1)數值=基本導程
(2)間接型馬達連結 R1 / D1 / U1 → 1 = 1 : 1 傳動
(3)P1=Panasonic 100W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

性能規格
Specification

PSL028 電動缸

左右滑動看表格

驅動特性 Feature			滾珠螺桿 Ball Screw		T 型螺桿 Trapezoidal Screw
位置重覆精度 Repeatability(mm)			±0.02		±0.1
螺桿導程 Ball screw lead(mm)			1	2	2	10
額定速度 Rated speed(mm/sec)	伺服10W / 50W Servo 10W / 50W		50	100	-	-
	步進馬達 Step motor (PK-235)		15	30	30	150
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	伺服10W / 50W Servo 10W / 50W	3	3	-	-
		步進馬達 Step motor (PK-235)	3	3	2	1
	垂直使用 Vertical	伺服10W / 50W Servo 10W / 50W	1.5	1.5	-	-
		步進馬達 Step motor (PK-235)	1.5	1	1	0.2
標準行程 Stroke (mm) 間隔 Interval / 50mm			25~150
部品零件 Parts
螺桿直徑 Ball Screw Diameter(mm)			Ø6	Ø5
圓棒材質 Rod material			Ø8sus440c
調整座-軸承 Housing bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			連軸器或時規皮帶輪 Coupling or timing pulley
原點及極限感測器 Home sensor and limit	外側 Outside		ZE155AT(NPN)常開 Normal open

伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm.
水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load.
導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed.
連結導桿時須固定導桿再予鎖附；勿旋轉導桿否則會引起電動缸損壞。
Lock the guide rod in place,than fasten attaching prats on it . Do not rotate the shafts,
which may cause damage to the position cylinder.
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

感應器接線圖
Sensor

ZE155AT

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
