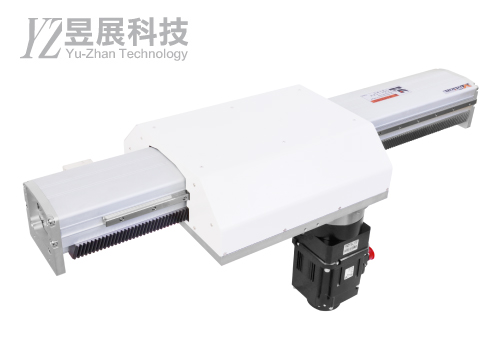

齒排滑台PP138
型號：PP138
商品簡述：
* 請依需求填寫訂單型號
-
基本說明 Basic descriptio
左右滑動看表格Model Unit PP138 本體寬度 Width mm 138 水平最大可搬重量 Horizontal payload Kg 100 垂直最大可搬重量 Horizontal payload Kg 75 標準有效行程 Stroke mm 300~2300 位置重複精度 Repeatability mm ±0.04 (斜齒排) 馬達連結方向示意Motor position 左右滑動看表格GR 下方型搭載行星減速機
-
PP138 齒排滑台 型號填寫範例 Example 左右滑動看表格
①PP138-②GR-③DG④5-⑤D3-⑥S900-⑦4I-⑧H-⑨P⑩5-⑪L0
⑪①型號 ②螺桿型式 ③馬達連結 ④減速比 ⑤滑座規格 ⑥有效行程 ⑦感測器數量 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數 ⑪推桿長度
請依下述規格表，填出完整型號PP138 齒排滑台 型號表示方式 Product code 左右滑動看表格型號
Model螺桿型式
Ball screw type馬達連結
Motor position減速比
Ratio
(1)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor quantity固定方式
Attachment
method馬達廠牌
Motor brand
(2)瓦數
Wattage
(2)推桿長度 PP138 GR
研磨級
斜齒排DG
下方型搭載行星減速機5
(1:5)
(lead:46.666)
A
(1:10)
(lead:23.333)B
(1:15)
(lead:15.5553)C
(1:20)
(lead:11.6665)D
(1:30)
(lead:7.7777)D3
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
300~2300
mm4I
光電 4個
內藏安裝
Photoelectric SensorX4 insideH
上/下方
安裝
Up/Down
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa
S
三洋
Sanyo
T
台達
Delta
L
士林
Shihlin
D
東元
Teco5
1kw
6
2kw0~500
標準
L=0(1)導程lead=199.99/減速比；Ex→減速比10，則 199.99/10=19.999
(2)P5=Panasonic 1KW- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
PP138 齒排滑台 左右滑動看表格
標準滑座 Standard slider(D3) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.04 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal1KW 1:5 50 1:10 100 2KW 1:5 50 1:10 100 垂直使用
Vertical1KW 1:5 18 1:10 40 2KW 1:5 35 1:10 68 標準行程 Stroke (mm) 間隔 Interval / 50mm 300~2300 部品零件 Parts 傳動方式 研磨級 斜齒排(輪) 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 雙軌 Double / 寬度 Width 15 mm 馬達連接方式 Motor linkage 直結減速機 gear reducer 原點及極限感測器
Home sensor and limit內藏 Inside PM-L65(NPN) - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
-
PM-L54 已停產，替代品為PM-L65 左右滑動看表格
入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：PM-L54
出力Output 1 入光時Light ON(NC) 出力Output 2 遮光時Dark ON(NO) *未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.PM-L65 NEW 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：PM-L65
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
PP138 齒排滑台 - 標準滑座 Standard slider (D2)
左右滑動看表格搭配馬達
Suitable motor1KW(M5) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionDG
下方行搭載行星減速機
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit PP138 本體寬度 Width mm 138 水平最大可搬重量 Horizontal payload Kg 100 垂直最大可搬重量 Horizontal payload Kg 75 標準有效行程 Stroke mm 300~2300 位置重複精度 Repeatability mm ±0.04 (斜齒排) 馬達連結方向示意Motor position 左右滑動看表格GR 下方型搭載行星減速機 -
型號表示
TypePP138 齒排滑台 型號填寫範例 Example 左右滑動看表格①PP138-②GR-③DG④5-⑤D3-⑥S900-⑦4I-⑧H-⑨P⑩5-⑪L0
⑪①型號 ②螺桿型式 ③馬達連結 ④減速比 ⑤滑座規格 ⑥有效行程 ⑦感測器數量 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數 ⑪推桿長度
請依下述規格表，填出完整型號PP138 齒排滑台 型號表示方式 Product code 左右滑動看表格型號
Model螺桿型式
Ball screw type馬達連結
Motor position減速比
Ratio
(1)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor quantity固定方式
Attachment
method馬達廠牌
Motor brand
(2)瓦數
Wattage
(2)推桿長度 PP138 GR
研磨級
斜齒排DG
下方型搭載行星減速機5
(1:5)
(lead:46.666)
A
(1:10)
(lead:23.333)B
(1:15)
(lead:15.5553)C
(1:20)
(lead:11.6665)D
(1:30)
(lead:7.7777)D3
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
300~2300
mm4I
光電 4個
內藏安裝
Photoelectric SensorX4 insideH
上/下方
安裝
Up/Down
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa
S
三洋
Sanyo
T
台達
Delta
L
士林
Shihlin
D
東元
Teco5
1kw
6
2kw0~500
標準
L=0(1)導程lead=199.99/減速比；Ex→減速比10，則 199.99/10=19.999
(2)P5=Panasonic 1KW- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
Specification PP138 齒排滑台 左右滑動看表格標準滑座 Standard slider(D3) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.04 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal1KW 1:5 50 1:10 100 2KW 1:5 50 1:10 100 垂直使用
Vertical1KW 1:5 18 1:10 40 2KW 1:5 35 1:10 68 標準行程 Stroke (mm) 間隔 Interval / 50mm 300~2300 部品零件 Parts 傳動方式 研磨級 斜齒排(輪) 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 雙軌 Double / 寬度 Width 15 mm 馬達連接方式 Motor linkage 直結減速機 gear reducer 原點及極限感測器
Home sensor and limit內藏 Inside PM-L65(NPN) - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
-
感應器接線圖
SensorPM-L54 已停產，替代品為PM-L65 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：PM-L54
出力Output 1 入光時Light ON(NC) 出力Output 2 遮光時Dark ON(NO) *未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.PM-L65 NEW 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：PM-L65
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
