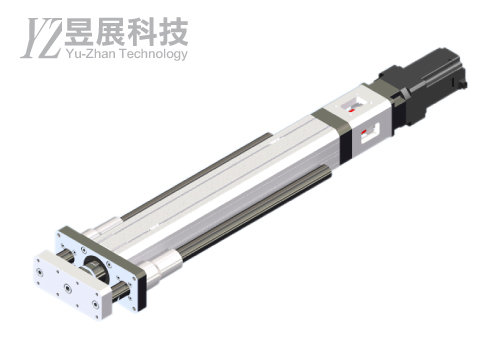

電動缸PD095
型號：PD095
商品簡述：
* 請依需求填寫訂單型號
-
基本說明 Basic descriptio
左右滑動看表格Model Unit PD095 本體寬度 Width mm 95 水平最大可搬重量 Horizontal payload Kg 160 垂直最大可搬重量 Horizontal payload Kg 120 圓棒材質Rod material mm Ø50suj2 標準有效行程 Stroke mm 50~800 位置重複精度 Repeatability mm ±0.02 -
PD095 電動缸 型號填寫範例 Example 左右滑動看表格
①PD095-②S7-③P10-④CN-⑤S100-⑥U2-⑦D-⑧P⑨4
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號PD095 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
PD095 電動缸 左右滑動看表格
驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.02 螺桿導程 Ball screw lead(mm) 5 10 額定速度 Rated speed(mm/sec) 250 500 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal750W 160 160 1KW 160 230 2KW 330 330 垂直使用
Vertical750W 40 15 1KW 120 40 2KW 260 110 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~800 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø25 圓棒材質 Rod material Ø50suj2 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit上方外側
Up OutsideRNK - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
-
RNK 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：RNK
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit PD095 本體寬度 Width mm 95 水平最大可搬重量 Horizontal payload Kg 160 垂直最大可搬重量 Horizontal payload Kg 120 圓棒材質Rod material mm Ø50suj2 標準有效行程 Stroke mm 50~800 位置重複精度 Repeatability mm ±0.02 -
型號表示
TypePD095 電動缸 型號填寫範例 Example 左右滑動看表格①PD095-②S7-③P10-④CN-⑤S100-⑥U2-⑦D-⑧P⑨4
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號PD095 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationPD095 電動缸 左右滑動看表格驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.02 螺桿導程 Ball screw lead(mm) 5 10 額定速度 Rated speed(mm/sec) 250 500 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal750W 160 160 1KW 160 230 2KW 330 330 垂直使用
Vertical750W 40 15 1KW 120 40 2KW 260 110 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~800 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø25 圓棒材質 Rod material Ø50suj2 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit上方外側
Up OutsideRNK - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
-
感應器接線圖
SensorRNK 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：RNK
