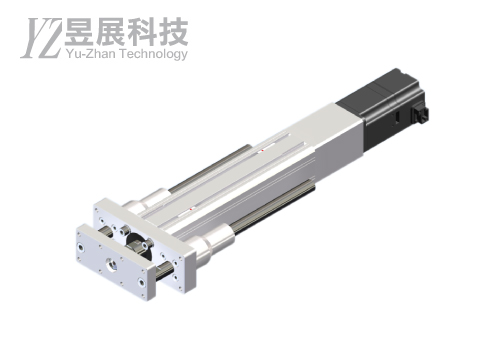

電動缸PD045
型號：PD045
商品簡述：
* 請依需求填寫訂單型號
-
基本說明 Basic descriptio
左右滑動看表格Model Unit PD045 本體寬度 Width mm 45 水平最大可搬重量 Horizontal payload Kg 60 垂直最大可搬重量 Horizontal payload Kg 30 圓棒材質Rod material mm Ø20sus440c 標準有效行程 Stroke mm 25~400 位置重複精度 Repeatability mm ±0.02 -
PD045 電動缸 型號填寫範例 Example 左右滑動看表格
①PD045-②S7-③P10-④CN-⑤S100-⑥U2-⑦N-⑧P⑨2
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號PD045 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
PD045 電動缸 左右滑動看表格
驅動特性 Feature 滾珠螺桿 Ball Screw T型螺桿
Trapezoidal Screw位置重覆精度 Repeatability(mm) ±0.02 ±0.1 螺桿導程 Ball screw lead(mm) 4 10 2 8 額定速度 Rated speed(mm/sec) 200 500 30 150 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 60 45 25 25 200W 60 60 25 25 垂直使用
Vertical100W 30 6 12 10 200W 30 12 12 12 標準行程 Stroke (mm) 間隔 Interval / 50mm 25~400 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø12 圓棒材質 Rod material Ø20sus440c 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪
Coupling or timing pulley原點及極限感測器
Home sensor and limit上方外側 Up Outside ZE155AT(NPN)常開 Normal open - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 連結導桿時須固定導桿再予鎖附；勿旋轉導桿否則會引起電動缸損壞。
Lock the guide rod in place,than fasten attaching prats on it . Do not rotate the shafts,
which may cause damage to the position cylinder. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
ZE155AT 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：ZE155AT
-
PD045 電動缸
左右滑動看表格搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 54(五相步進馬達□42)同 24 安裝面，客戶可自行更換馬達即可。 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type
Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type 搭配馬達
Suitable motor26 二相步進馬達 □ 57
2-Phase step motor Frame size：572D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type 搭配馬達
Suitable motor56 二相步進馬達 □ 60
5-Phase step motor Frame size：602D 3D Dn / Un 安裝面同 M2，可下載 M2 圖面更換馬達即可 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type 搭配馬達
Suitable motorM1 伺服馬達 100W Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type 搭配馬達
Suitable motorM2 伺服馬達 200W Servo motor 2D 3D M3(伺服馬達 400W)同 M2 安裝面，可下載 M2 圖面更換馬達即可 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit PD045 本體寬度 Width mm 45 水平最大可搬重量 Horizontal payload Kg 60 垂直最大可搬重量 Horizontal payload Kg 30 圓棒材質Rod material mm Ø20sus440c 標準有效行程 Stroke mm 25~400 位置重複精度 Repeatability mm ±0.02 -
型號表示
TypePD045 電動缸 型號填寫範例 Example 左右滑動看表格①PD045-②S7-③P10-④CN-⑤S100-⑥U2-⑦N-⑧P⑨2
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號PD045 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationPD045 電動缸 左右滑動看表格驅動特性 Feature 滾珠螺桿 Ball Screw T型螺桿
Trapezoidal Screw位置重覆精度 Repeatability(mm) ±0.02 ±0.1 螺桿導程 Ball screw lead(mm) 4 10 2 8 額定速度 Rated speed(mm/sec) 200 500 30 150 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 60 45 25 25 200W 60 60 25 25 垂直使用
Vertical100W 30 6 12 10 200W 30 12 12 12 標準行程 Stroke (mm) 間隔 Interval / 50mm 25~400 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø12 圓棒材質 Rod material Ø20sus440c 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪
Coupling or timing pulley原點及極限感測器
Home sensor and limit上方外側 Up Outside ZE155AT(NPN)常開 Normal open - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 連結導桿時須固定導桿再予鎖附；勿旋轉導桿否則會引起電動缸損壞。
Lock the guide rod in place,than fasten attaching prats on it . Do not rotate the shafts,
which may cause damage to the position cylinder. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
感應器接線圖
SensorZE155AT 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：ZE155AT
-
下載專區
DownloadPD045 電動缸
左右滑動看表格搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 54(五相步進馬達□42)同 24 安裝面，客戶可自行更換馬達即可。 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type 搭配馬達
Suitable motor26 二相步進馬達 □ 57
2-Phase step motor Frame size：572D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type 搭配馬達
Suitable motor56 二相步進馬達 □ 60
5-Phase step motor Frame size：602D 3D Dn / Un 安裝面同 M2，可下載 M2 圖面更換馬達即可 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type 搭配馬達
Suitable motorM1 伺服馬達 100W Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type 搭配馬達
Suitable motorM2 伺服馬達 200W Servo motor 2D 3D M3(伺服馬達 400W)同 M2 安裝面，可下載 M2 圖面更換馬達即可 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Dn 間接下方型 Reverse motor,down type Un 間接上方型 Reverse motor,up type
