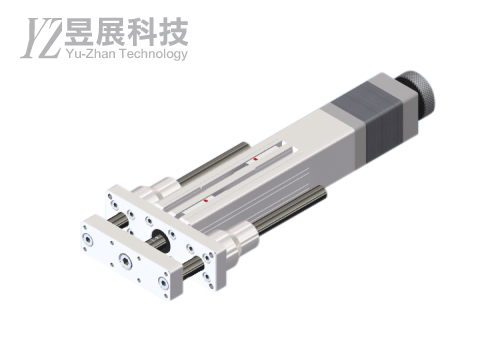

電動缸PD028
型號：PD028
商品簡述：
* 請依需求填寫訂單型號
-
基本說明 Basic descriptio
左右滑動看表格Model Unit PD028 本體寬度 Width mm 28 水平最大可搬重量 Horizontal payload Kg 3 垂直最大可搬重量 Horizontal payload Kg 1.5 圓棒材質Rod material mm Ø8sus440c 標準有效行程 Stroke mm 25~150 位置重複精度 Repeatability mm ±0.02 -
PD028 電動缸 型號填寫範例 Example 左右滑動看表格
①PD028-②S7-③P01-④CN-⑤S100-⑥U2-⑦N-⑧P⑨1-⑩W
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數 ⑩手輪(選配品)
請依下述規格表，填出完整型號PD028 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
PD028 電動缸 左右滑動看表格
驅動特性 Feature 滾珠螺桿 Ball Screw T 型螺桿
Trapezoidal Screw位置重覆精度 Repeatability(mm) ±0.02 ±0.1 螺桿導程 Ball screw lead(mm) 1 2 2 10 額定速度 Rated speed(mm/sec) 伺服10W / 50W
Servo 10W / 50W50 100 - - 步進馬達 Step motor
(PK-235)15 30 30 150
最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal伺服10W / 50W
Servo 10W / 50W3 3 - - 步進馬達
Step motor
(PK-235)3 3 2 1 垂直使用
Vertical伺服10W / 50W
Servo 10W / 50W1.5 1.5 - - 步進馬達
Step motor
(PK-235)1.5 1 1 0.2 標準行程 Stroke (mm) 間隔 Interval / 50mm 25~150 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø6 Ø5 圓棒材質 Rod material Ø8sus 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪
Coupling or timing pulley原點及極限感測器
Home sensor and limit外側 Outside ZE155AT(NPN) 常開 Normal open - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 連結導桿時須固定導桿再予鎖附；勿旋轉導桿否則會引起電動缸損壞。
Lock the guide rod in place,than fasten attaching prats on it . Do not rotate the shafts,
which may cause damage to the position cylinder. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
ZE155AT 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：ZE155AT
-
PD028 電動缸
左右滑動看表格搭配馬達
Suitable motor23 二相步進馬達 □ 28
2-Phase step motor Frame size：28
2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type
Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motorM1 伺服馬達 100W Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit PD028 本體寬度 Width mm 28 水平最大可搬重量 Horizontal payload Kg 3 垂直最大可搬重量 Horizontal payload Kg 1.5 圓棒材質Rod material mm Ø8sus440c 標準有效行程 Stroke mm 25~150 位置重複精度 Repeatability mm ±0.02 -
型號表示
TypePD028 電動缸 型號填寫範例 Example 左右滑動看表格①PD028-②S7-③P01-④CN-⑤S100-⑥U2-⑦N-⑧P⑨1-⑩W
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數 ⑩手輪(選配品)
請依下述規格表，填出完整型號PD028 電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationPD028 電動缸 左右滑動看表格驅動特性 Feature 滾珠螺桿 Ball Screw T 型螺桿
Trapezoidal Screw位置重覆精度 Repeatability(mm) ±0.02 ±0.1 螺桿導程 Ball screw lead(mm) 1 2 2 10 額定速度 Rated speed(mm/sec) 伺服10W / 50W
Servo 10W / 50W50 100 - - 步進馬達 Step motor
(PK-235)15 30 30 150
最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal伺服10W / 50W
Servo 10W / 50W3 3 - - 步進馬達
Step motor
(PK-235)3 3 2 1 垂直使用
Vertical伺服10W / 50W
Servo 10W / 50W1.5 1.5 - - 步進馬達
Step motor
(PK-235)1.5 1 1 0.2 標準行程 Stroke (mm) 間隔 Interval / 50mm 25~150 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø6 Ø5 圓棒材質 Rod material Ø8sus 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪
Coupling or timing pulley原點及極限感測器
Home sensor and limit外側 Outside ZE155AT(NPN) 常開 Normal open - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 連結導桿時須固定導桿再予鎖附；勿旋轉導桿否則會引起電動缸損壞。
Lock the guide rod in place,than fasten attaching prats on it . Do not rotate the shafts,
which may cause damage to the position cylinder. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
感應器接線圖
SensorZE155AT 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：ZE155AT
-
下載專區
DownloadPD028 電動缸
左右滑動看表格搭配馬達
Suitable motor23 二相步進馬達 □ 28
2-Phase step motor Frame size：28
2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motorM1 伺服馬達 100W Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Un 間接上方型 Reverse motor,up type Dn 間接下方型 Reverse motor,down type
