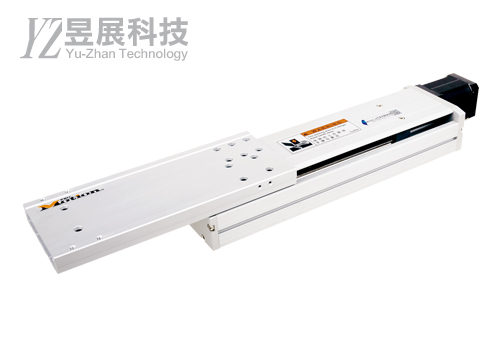

低組裝電動缸 FRP082
型號：FRP082
商品簡述：
* 請依需求填寫訂單型號
-
基本說明 Basic descriptio
左右滑動看表格Model Unit FRP082 本體寬度 Width mm 82 水平最大可搬重量 Horizontal payload Kg 6 垂直最大可搬重量 Horizontal payload Kg 3 標準有效行程 Stroke mm 50~550 位置重複精度 Repeatability mm ±0.01 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeUn 間接上方型
Reverse motor,
up typeLn 間接左側型
Reverse motor,
left typeRn 間接右側型
Reverse motor,
right type
-
FRP082 低組裝電動缸 型號填寫範例 Example 左右滑動看表格
①FRP082-②S7-③P10-④CN-⑤B1-⑥S300-⑦3L-⑧H-⑨P⑩1
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表，填出完整型號FRP082 低組裝電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
FRP082 低組裝電動缸 型號填寫範例 Example 左右滑動看表格
①FRP082-②S7-③P10-④CN-⑤A2-⑥S300-⑦3L-⑧H-⑨P⑩1
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表，填出完整型號FRP082 低組裝電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
FRP082 低組裝電動缸 - 標準滑座 Standard slider(B1) 左右滑動看表格
標準滑座 Standard slider(B1) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 10 額定速度 Rated speed(mm/sec) 250 500 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms (servo motor)水平使用
Horizontal步進馬達 6 ( 步進馬達YKM-246 ) 100W 垂直使用
Vertical步進馬達 3 ( 步進馬達YKM-246 ) 100W 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~550 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø12 圓棒材質 Rod material 單軌 Single / 寬度 Width 15 mm 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 直結皮帶輪或直結減速機 Connecting with pulley or gear reducer 原點及極限感測器
Home sensor and limit外側 Outside PM-L25 內藏 Inside GX-F8A FRP082 低組裝電動缸 - 長滑座 Long slider(A2) 左右滑動看表格長滑座 Long slider(A2) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 10 額定速度 Rated speed(mm/sec) 250 500 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms (servo motor)水平使用
Horizontal步進馬達 6 ( 步進馬達YKM-246 ) 100W 垂直使用
Vertical步進馬達 3 ( 步進馬達YKM-246 ) 100W 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~550 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø12 圓棒材質 Rod material 單軌 Single / 寬度 Width 15 mm 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 直結皮帶輪或直結減速機 Connecting with pulley or gear reducer 原點及極限感測器
Home sensor and limit外側 Outside PM-L25 內藏 Inside GX-F8A - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
-
PM-L25 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with cable出力動作
Output operation
感應器型號 Sensor type：PM-L25
1.線時請務必確認接線的正確性，感應器本身不具備極性保護及短路保護，錯誤的接線會導致感應器損壞。
2.使用本公司的延長線，線色與纜線型的是一樣的。
3.未使用的輸出線請獨立包紮。GX-F8A 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with cable出力動作
Output operation
感應器型號 Sensor type：GX-F8A
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
FRP082 電動缸 標準滑座 Standard slider(B1)
左右滑動看表格搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type
Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor100W(M1) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type FRP082 電動缸 長滑座 Long slider(A2)
左右滑動看表格搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor100W(M1) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit FRP082 本體寬度 Width mm 82 水平最大可搬重量 Horizontal payload Kg 6 垂直最大可搬重量 Horizontal payload Kg 3 標準有效行程 Stroke mm 50~550 位置重複精度 Repeatability mm ±0.01 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeUn 間接上方型
Reverse motor,
up typeLn 間接左側型
Reverse motor,
left typeRn 間接右側型
Reverse motor,
right type -
標準滑座型號
Standard sliderFRP082 低組裝電動缸 型號填寫範例 Example 左右滑動看表格①FRP082-②S7-③P10-④CN-⑤B1-⑥S300-⑦3L-⑧H-⑨P⑩1
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表，填出完整型號FRP082 低組裝電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
長滑座型號
Long sliderFRP082 低組裝電動缸 型號填寫範例 Example 左右滑動看表格①FRP082-②S7-③P10-④CN-⑤A2-⑥S300-⑦3L-⑧H-⑨P⑩1
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表，填出完整型號FRP082 低組裝電動缸 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationFRP082 低組裝電動缸 - 標準滑座 Standard slider(B1) 左右滑動看表格標準滑座 Standard slider(B1) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 10 額定速度 Rated speed(mm/sec) 250 500 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms (servo motor)水平使用
Horizontal步進馬達 6 ( 步進馬達YKM-246 ) 100W 垂直使用
Vertical步進馬達 3 ( 步進馬達YKM-246 ) 100W 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~550 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø12 圓棒材質 Rod material 單軌 Single / 寬度 Width 15 mm 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 直結皮帶輪或直結減速機 Connecting with pulley or gear reducer 原點及極限感測器
Home sensor and limit外側 Outside PM-L25 內藏 Inside GX-F8A FRP082 低組裝電動缸 - 長滑座 Long slider(A2) 左右滑動看表格長滑座 Long slider(A2) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 10 額定速度 Rated speed(mm/sec) 250 500 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms (servo motor)水平使用
Horizontal步進馬達 6 ( 步進馬達YKM-246 ) 100W 垂直使用
Vertical步進馬達 3 ( 步進馬達YKM-246 ) 100W 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~550 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø12 圓棒材質 Rod material 單軌 Single / 寬度 Width 15 mm 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 直結皮帶輪或直結減速機 Connecting with pulley or gear reducer 原點及極限感測器
Home sensor and limit外側 Outside PM-L25 內藏 Inside GX-F8A - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
-
感應器接線圖
SensorPM-L25 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with cable出力動作
Output operation感應器型號 Sensor type：PM-L25
1.線時請務必確認接線的正確性，感應器本身不具備極性保護及短路保護，錯誤的接線會導致感應器損壞。
2.使用本公司的延長線，線色與纜線型的是一樣的。
3.未使用的輸出線請獨立包紮。GX-F8A 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with cable出力動作
Output operation感應器型號 Sensor type：GX-F8A
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
下載專區
DownloadFRP082 電動缸 標準滑座 Standard slider(B1)
左右滑動看表格搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor100W(M1) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type FRP082 電動缸 長滑座 Long slider(A2)
左右滑動看表格搭配馬達
Suitable motor24 二相步進馬達 □ 42
2-Phase step motor Frame size：422D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor100W(M1) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type
