電動微調 MAXA 40
型號：MAXA 40
商品簡述：
如有問題，請與我司洽詢，謝謝
-
型號說明 Order descriptio
左右滑動看表格MAXA- 40- 15- SN- 24- X7- 233 系列 機械規格 Z 相
感應器輸入電壓 精度等級 馬達規格 滑台尺寸 有效行程 規格選擇 40 15 SN
無選配05
5V±10%24
12~24V
±10%
(標準品)X7
一般級233
二相步進馬達
Hold-TQ：
430g-cm235
二相步進馬達
Hold-TQ：
900g-cmX5
精密級533
五相步進馬達
Hold-TQ：
400g-cm535
五相步進馬達
Hold-TQ：
800g-cm※如需訂購特殊型號，請洽公司業務 基本說明 Basic descriptio 左右滑動看表格Model Unit X7 等級(一般級 Normal) X5 等級(精密級 Precision) 本體寬度 Width mm 40×40 40×40 水平最大可搬重量 Horizontal payload Kg 5 5 垂直最大可搬重量 Horizontal payload Kg 1.5 1.5 軌道 Rail - 交叉滾子導軌 Slide way 交叉滾子導軌 Slide way 標準有效行程 Stroke mm 15 15 位置重複精度 Repeatability mm ±2 um ±0.5 um -
左右滑動看表格
Maxa40 機械規格 Machanical 滑座尺寸 Slider size(mm) 40X40 有效行程 Stroke(mm) 15 滾珠螺桿 Ballscrew diameter(mm) Ø6 導程 Lead(mm) 1 軌道 Guide rail 交叉滾子導軌 Slide way 滑台材質 metrial 鋁-黑色陽極處理 Aluminum-Black 重量 Net weight(g) 410g 精度規格 Accuracy 等級 Grade (X7) 一般級 Normal (X5)精密級 Precision 單向定位精度 (um) 20um 10um 重覆定位精度 (um) ±2um ±0.5um 平行度 (um) 20um 20um 運動平行度 (um) 10um 10um 載重 Transportable mass 水平荷重 Horizontal 5Kg 垂直荷重 Vertical 1.5Kg 馬達規格 Motor 馬達 Motor 水平使用
Horizontal installation(0233)二相步進馬達
2-Phase step motor
Hol-TQ:430g-cm(0533)五相步進馬達
5-Phase step motor
Hol-TQ:400g-cm垂直使用
Vertical installation(0235)二相步進馬達
2-Phase step motor
Hol-TQ:900g-cm(0535)五相步進馬達
5-Phase step motor
Hol-TQ:800g-cm解析度
ResolutionHalf-Step 2.5um 1um Micro-Step 0.1um (1/50) 0.1um (1/20) 線速度 (MAX) Maximum speed 15mm/sec 感應器 Sensor 正極限 Positive limit 有 Yes 負極限 Negative limit 有 Yes 原點 Origin 有 Yes Z 相(選配品) Z phase(Option) SN (無選配品) No 選配 Accessories(Sold separately) 專屬耐曲折電纜線
Exclusive flexible connection cable
MP-MAXA-2M 二米電纜線 2m cable
MP-MAXA-4M 四米電纜線 4m cable
MP-MAXA-6M 六米電纜線 6m cable -

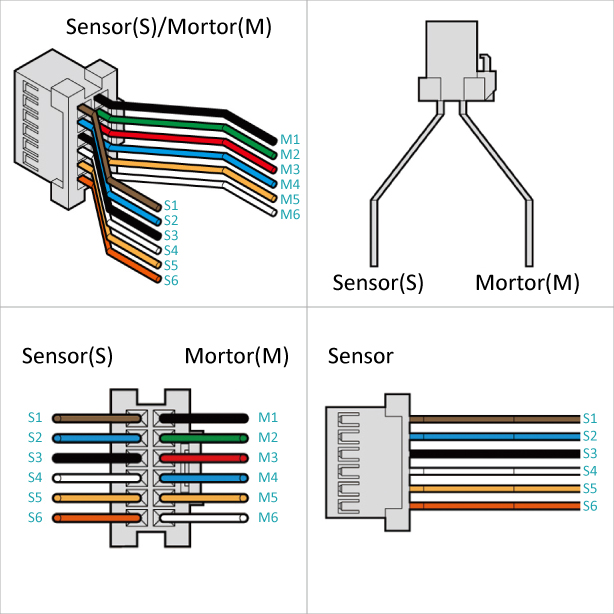

左右滑動看表格Sensor Connection Diagram PIN Line Color Function
S1 Brown 12~24 Vdc
S2 Blue 0V
S3 Black Limit-
S4 White Home
S5 Yellow Limit+
S6 Orange Z 左右滑動看表格2 Phase stepping Motor connection Diagram PIN Line Color Function YKM-233-01B-SS YKM-235-01B-SS YKM-245-01B-SS M1 Black A Black Black Black
M2 Green /A Green Green Green
M3 Red B Red Red Red M4 Blue /B Blue Blue Blue M5 Yellow CA Yellow Yellow Yellow M6 White CB White White White 左右滑動看表格5 Phase stepping Motor connection Diagram PIN Line Color Function YKM-533-01B-SS YKM-535-01B-SS YKM-545-01B-SS M1 Black A Blue Blue Blue M2 Green B Red Red Red M3 Red C Orange Orange Orange M4 Blue D Green Green Green M5 Yellow E Black Black Black M6 White Unused Unused Unused Unused -
左右滑動看表格系列 Series 2D 3D MAXA40 (233)
MAXA40 (235)
-
快速說明
Description 型號說明 Order descriptio 左右滑動看表格MAXA- 40- 15- SN- 24- X7- 233 系列 機械規格 Z 相
感應器輸入電壓 精度等級 馬達規格 滑台尺寸 有效行程 規格選擇 40 15 SN
無選配05
5V±10%24
12~24V
±10%
(標準品)X7
一般級233
二相步進馬達
Hold-TQ：
430g-cm235
二相步進馬達
Hold-TQ：
900g-cmX5
精密級533
五相步進馬達
Hold-TQ：
400g-cm535
五相步進馬達
Hold-TQ：
800g-cm※如需訂購特殊型號，請洽公司業務 基本說明 Basic descriptio 左右滑動看表格Model Unit X7 等級(一般級 Normal) X5 等級(精密級 Precision) 本體寬度 Width mm 40×40 40×40 水平最大可搬重量 Horizontal payload Kg 5 5 垂直最大可搬重量 Horizontal payload Kg 1.5 1.5 軌道 Rail - 交叉滾子導軌 Slide way 交叉滾子導軌 Slide way 標準有效行程 Stroke mm 15 15 位置重複精度 Repeatability mm ±2 um ±0.5 um -
性能規格
Specification 左右滑動看表格Maxa40 機械規格 Machanical 滑座尺寸 Slider size(mm) 40X40 有效行程 Stroke(mm) 15 滾珠螺桿 Ballscrew diameter(mm) Ø6 導程 Lead(mm) 1 軌道 Guide rail 交叉滾子導軌 Slide way 滑台材質 metrial 鋁-黑色陽極處理 Aluminum-Black 重量 Net weight(g) 410g 精度規格 Accuracy 等級 Grade (X7) 一般級 Normal (X5)精密級 Precision 單向定位精度 (um) 20um 10um 重覆定位精度 (um) ±2um ±0.5um 平行度 (um) 20um 20um 運動平行度 (um) 10um 10um 載重 Transportable mass 水平荷重 Horizontal 5Kg 垂直荷重 Vertical 1.5Kg 馬達規格 Motor 馬達 Motor 水平使用
Horizontal installation(0233)二相步進馬達
2-Phase step motor
Hol-TQ:430g-cm(0533)五相步進馬達
5-Phase step motor
Hol-TQ:400g-cm垂直使用
Vertical installation(0235)二相步進馬達
2-Phase step motor
Hol-TQ:900g-cm(0535)五相步進馬達
5-Phase step motor
Hol-TQ:800g-cm解析度
ResolutionHalf-Step 2.5um 1um Micro-Step 0.1um (1/50) 0.1um (1/20) 線速度 (MAX) Maximum speed 15mm/sec 感應器 Sensor 正極限 Positive limit 有 Yes 負極限 Negative limit 有 Yes 原點 Origin 有 Yes Z 相(選配品) Z phase(Option) SN (無選配品) No 選配 Accessories(Sold separately) 專屬耐曲折電纜線
Exclusive flexible connection cableMP-MAXA-2M 二米電纜線 2m cable
MP-MAXA-4M 四米電纜線 4m cable
MP-MAXA-6M 六米電纜線 6m cable -
接線圖
Connection Diagram
左右滑動看表格Sensor Connection Diagram PIN Line Color Function S1 Brown 12~24 Vdc S2 Blue 0V S3 Black Limit- S4 White Home S5 Yellow Limit+ S6 Orange Z 左右滑動看表格2 Phase stepping Motor connection Diagram PIN Line Color Function YKM-233-01B-SS YKM-235-01B-SS YKM-245-01B-SS M1 Black A Black Black Black M2 Green /A Green Green Green M3 Red B Red Red Red M4 Blue /B Blue Blue Blue M5 Yellow CA Yellow Yellow Yellow M6 White CB White White White 左右滑動看表格5 Phase stepping Motor connection Diagram PIN Line Color Function YKM-533-01B-SS YKM-535-01B-SS YKM-545-01B-SS M1 Black A Blue Blue Blue M2 Green B Red Red Red M3 Red C Orange Orange Orange M4 Blue D Green Green Green M5 Yellow E Black Black Black M6 White Unused Unused Unused Unused -
