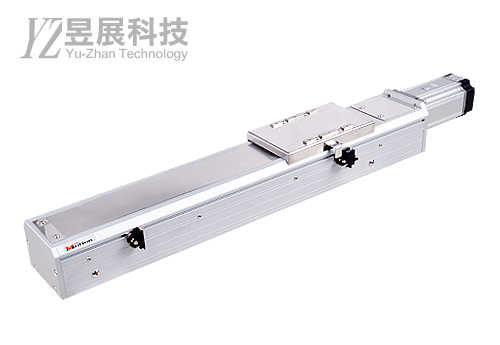

無塵-螺桿滑台(C090)
型號：C090
商品簡述：
-
基本說明 Basic descriptio
左右滑動看表格Model Unit C090 本體寬度 Width mm 90 水平最大可搬重量 Horizontal payload Kg 25 垂直最大可搬重量 Vertical payload Kg 15 高剛性滾珠線性滑軌 High rigidity linear guide mm - 標準有效行程 Stroke mm 50~1000 (+50mm) 位置重複精度 Repeatability mm ±0.01 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeDn 間接下方型
Reverse motor,
down typeLn 間接 左 側型
Reverse motor,
left typeRn 間接 右 側型
Reverse motor,
right type
-
C090 無塵環境-螺桿滑台 型號填寫範例 Example 左右滑動看表格
①C090-②S7-③P05-④CN-⑤B1-⑥S300-⑦3L-⑧N-⑨P⑩1-⑨L
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數 ⑪通氣孔數
請依下述規格表，填出完整型號
C090 無塵環境-螺桿滑台 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
C090 無塵環境-螺桿滑台 - 標準滑座 Standard slider(B1) 左右滑動看表格
標準滑座 Standard slider(B1) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 4 5 10 20 額定速度 Rated speed(mm/sec) 200 250 500 1000 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 25 25 25 9 200W 30 30 30 30 垂直使用
Vertical100W 15 15 8 3 200W 15 15 15 6 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~1000 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø16 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 42 mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 直結皮帶輪或直結減速機 Connecting with pulley or gear reducer 原點及極限感測器
Home sensor and limit外側 Outside EE_SX673 - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
-
EE-SX673 左右滑動看表格
入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：EE-SX673
-
標準滑座 Standard slider(B1)
Coming soon
-
