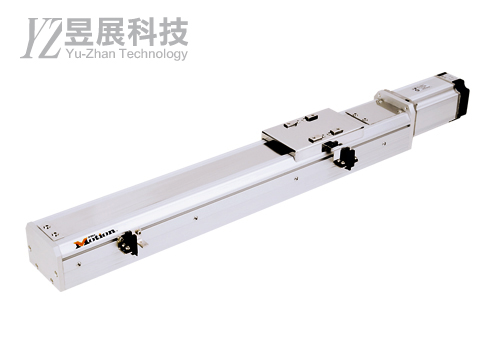

無塵-螺桿滑台(C070)
型號：C070
商品簡述：
-
基本說明 Basic descriptio
左右滑動看表格Model Unit C070 本體寬度 Width mm 70 水平最大可搬重量 Horizontal payload Kg 12 垂直最大可搬重量 Vertical payload Kg 10 高剛性滾珠線性滑軌 High rigidity linear guide mm 24 × 1 標準有效行程 Stroke mm 50~800 位置重複精度 Repeatability mm ±0.01 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeDn 間接下方型
Reverse motor,
down typeLn 間接 左 側型
Reverse motor,
left typeRn 間接 右 側型
Reverse motor,
right type
-
C070 無塵環境-螺桿滑台 型號填寫範例 Example 左右滑動看表格
①C070-②S7-③P05-④CN-⑤A1-⑥S300-⑦3L-⑧N-⑨P⑩1-⑨L
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數 ⑪通氣孔數
請依下述規格表，填出完整型號
C070 無塵環境-螺桿滑台 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
C070 無塵環境-螺桿滑台 - 標準滑座 Standard slider(A1) 左右滑動看表格
標準滑座 Standard slider(A1) 驅動特性 Feature 滾珠螺桿 Ball Screw T型螺桿 Trapezoidal Screw 位置重覆精度 Repeatability(mm) ±0.01 ±0.1 螺桿導程 Ball screw lead(mm) 4 5 10 2 8 額定速度 Rated speed(mm/sec) 200 250 500 30 120 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 12 12 12 8
步進馬達
Step motor
(YKM-268)8
步進馬達
Step motor
(YKM-268)200W 12 12 12 垂直使用
Vertical100W 10 10 5 6
步進馬達
Step motor
(YKM-268)3
步進馬達
Step motor
(YKM-268)200W 10 10 10 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~800 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø12 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 24mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外側 Outside EE-SX673 - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
EE-SX673 左右滑動看表格
入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：EE-SX673
-
標準滑座 Standard slider(A1)
搭配馬達
Suitable motor26 二相步進馬達 □ 57
2-Phase step motor Frame size：572D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type
Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor100W(M1) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor400W(M3) 伺服馬達 Servo motor 2D 3D 200W、400W圖面共用- 請於圖面下載後， 自行更換搭配馬達圖 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit C070 本體寬度 Width mm 70 水平最大可搬重量 Horizontal payload Kg 12 垂直最大可搬重量 Vertical payload Kg 10 高剛性滾珠線性滑軌 High rigidity linear guide mm 24 × 1 標準有效行程 Stroke mm 50~800 位置重複精度 Repeatability mm ±0.01 馬達連結方向示意Motor position 左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeDn 間接下方型
Reverse motor,
down typeLn 間接 左 側型
Reverse motor,
left typeRn 間接 右 側型
Reverse motor,
right type -
標準滑座型號
Standard sliderC070 無塵環境-螺桿滑台 型號填寫範例 Example 左右滑動看表格①C070-②S7-③P05-④CN-⑤A1-⑥S300-⑦3L-⑧N-⑨P⑩1-⑨L
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數 ⑪通氣孔數
請依下述規格表，填出完整型號
C070 無塵環境-螺桿滑台 型號表示方式 Product code 左右滑動看表格- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
Specification C070 無塵環境-螺桿滑台 - 標準滑座 Standard slider(A1) 左右滑動看表格標準滑座 Standard slider(A1) 驅動特性 Feature 滾珠螺桿 Ball Screw T型螺桿 Trapezoidal Screw 位置重覆精度 Repeatability(mm) ±0.01 ±0.1 螺桿導程 Ball screw lead(mm) 4 5 10 2 8 額定速度 Rated speed(mm/sec) 200 250 500 30 120 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 12 12 12 8
步進馬達
Step motor
(YKM-268)8
步進馬達
Step motor
(YKM-268)200W 12 12 12 垂直使用
Vertical100W 10 10 5 6
步進馬達
Step motor
(YKM-268)3
步進馬達
Step motor
(YKM-268)200W 10 10 10 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~800 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø12 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 24mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外側 Outside EE-SX673 - 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm. - 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
-
感應器
SensorEE-SX673 左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：EE-SX673
-
下載專區
Download標準滑座 Standard slider(A1)
搭配馬達
Suitable motor26 二相步進馬達 □ 57
2-Phase step motor Frame size：572D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor100W(M1) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type 搭配馬達
Suitable motor400W(M3) 伺服馬達 Servo motor 2D 3D 200W、400W圖面共用- 請於圖面下載後， 自行更換搭配馬達圖 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Ln 間接左側型 Reverse motor,left type Rn 間接右側型 Reverse motor,right type Dn 間接下方型 Reverse motor,down type
