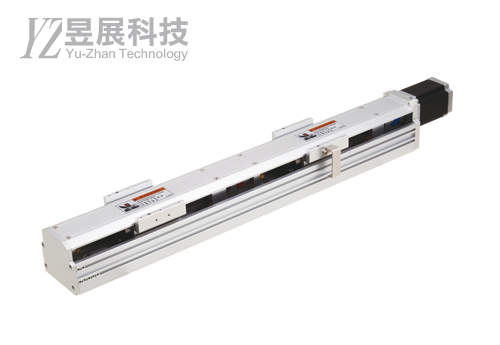

基本說明 Basic descriptio
左右滑動看表格Model Unit M80H 本體寬度 Width mm 80 水平最大可搬重量 Horizontal payload Kg 50 垂直最大可搬重量 Vertical payload Kg 25 高剛性滾珠線性滑軌 High rigidity linear guide mm 42×1 標準有效行程 Stroke mm 50~450 位置重複精度 Repeatability mm ±0.01 (螺桿) 馬達連結方向示意Motor position

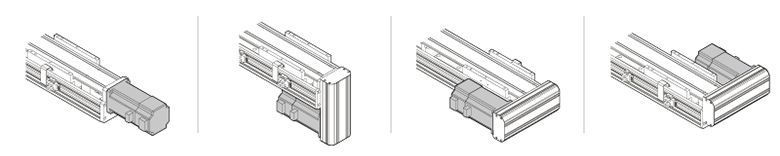

左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeDn 間接下方型
Reverse motor,
down typeLn 間接 左 側型
Reverse motor,
left typeRn 間接 右 側型
Reverse motor,
right type -
M80H 同開閉滑台 型號填寫範例 Example
左右滑動看表格①M80H-②S7-③P05-④CN-⑤B1-⑥S300-⑦3L-⑧H-⑨P⑩2
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表,填出完整型號
M80H 同開閉滑台 型號表示方式 Product code
左右滑動看表格型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)M80H S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP05
(5mm)CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left typeRn
間接右側型
Reverse motor,
right typeB1
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
50~450
mm3L
光電 3 個
左側安裝
Photoelectric
SensorX3
left side
3R
光電 3 個
右側安裝
Photoelectric
SensorX3
right sideNN
無光電及檔片
No
Photoelectric Sensor
and
No light
interrupted plateU
上方安裝
溝槽安裝
Up/Slot
installation
N
下方安裝
溝槽安裝
Down/Slot
installation
H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco
Step
26
二相步進馬達57框
2-Phase step motor
Frame size:5756
五相步進馬達60框
5-Phase step motor
Frame size:601
100w
2
200w3
400w(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時,有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪),感應器*3,馬達安裝座(不含馬達,可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求;歡迎來電洽詢,將有專員為您服務。
- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
-
M80H 同開閉滑台 型號填寫範例 Example
①M80H-②S7-③P05-④CN-⑤A2-⑥S300-⑦3L-⑧H-⑨P⑩2
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表,填出完整型號
M80H 同開閉滑台 型號表示方式 Product code
型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)M80H S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP05
(5mm)CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left typeRn
間接右側型
Reverse motor,
right typeA2
長滑座
Long sliderSnnn
nnn=行程
nnn=Stroke
50~450
mm3L
光電 3 個
左側安裝
Photoelectric
SensorX3
left side
3R
光電 3 個
右側安裝
Photoelectric
SensorX3
right sideNN
無光電及檔片
No
Photoelectric Sensor
and
No light
interrupted plateU
上方安裝
溝槽安裝
Up/Slot
installation
N
下方安裝
溝槽安裝
Down/Slot
installation
H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco
Step
26
二相步進馬達57框
2-Phase step motor
Frame size:5756
五相步進馬達60框
5-Phase step motor
Frame size:601
100w
2
200w3
400w(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時,有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪),感應器*3,馬達安裝座(不含馬達,可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求;歡迎來電洽詢,將有專員為您服務。
- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
-
M80H 同開閉滑台 - 標準滑座 Standard slider(B1)
左右滑動看表格標準滑座 Standard slider(B1) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 額定速度 Rated speed(mm/sec) 250 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 30 200W 50 垂直使用
Vertical100W 15 200W 25 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~450 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø16 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 42mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外側 Outside PM-L65(NPN) M80H 同開閉滑台 - 長滑座 Long slider(A2)
左右滑動看表格長滑座 Long slider(A2) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 額定速度 Rated speed(mm/sec) 250 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 30 200W 50 垂直使用
Vertical100W 15 200W 25 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~450 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø16 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 42mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外側 Outside PM-L65(NPN) - 額定速度為伺服馬達額定 3000rpm 的速度,未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算,其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求;歡迎來電洽詢,將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度,未考慮加減速及伺服整定時間。
-
PM-L54 已停產,替代品為PM-L65
左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type:PM-L54
出力Output 1 入光時Light ON(NC) 出力Output 2 遮光時Dark ON(NO) *未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.PM-L65 NEW
左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type:PM-L65
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
標準滑座 Standard slider(B1)
左右滑動看表格搭配馬達
Suitable motor400W(M3) 伺服馬達 Servo motor 2D 3D 200W、400W圖面共用- 請於圖面下載後, 自行更換搭配馬達圖 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type 長滑座 Long slider(A2)
左右滑動看表格
-
快速說明
Description基本說明 Basic descriptio
左右滑動看表格Model Unit M80H 本體寬度 Width mm 80 水平最大可搬重量 Horizontal payload Kg 50 垂直最大可搬重量 Vertical payload Kg 25 高剛性滾珠線性滑軌 High rigidity linear guide mm 42×1 標準有效行程 Stroke mm 50~450 位置重複精度 Repeatability mm ±0.01 (螺桿) 馬達連結方向示意Motor position
左右滑動看表格Cn 直結外側型
Straight motor,
exposed typeDn 間接下方型
Reverse motor,
down typeLn 間接 左 側型
Reverse motor,
left typeRn 間接 右 側型
Reverse motor,
right type -
標準滑座型號
Standard sliderM80H 同開閉滑台 型號填寫範例 Example
左右滑動看表格①M80H-②S7-③P05-④CN-⑤B1-⑥S300-⑦3L-⑧H-⑨P⑩2
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表,填出完整型號
M80H 同開閉滑台 型號表示方式 Product code
左右滑動看表格型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)M80H S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP05
(5mm)CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left typeRn
間接右側型
Reverse motor,
right typeB1
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
50~450
mm3L
光電 3 個
左側安裝
Photoelectric
SensorX3
left side
3R
光電 3 個
右側安裝
Photoelectric
SensorX3
right sideNN
無光電及檔片
No
Photoelectric Sensor
and
No light
interrupted plateU
上方安裝
溝槽安裝
Up/Slot
installation
N
下方安裝
溝槽安裝
Down/Slot
installation
H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco
Step
26
二相步進馬達57框
2-Phase step motor
Frame size:5756
五相步進馬達60框
5-Phase step motor
Frame size:601
100w
2
200w3
400w(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時,有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪),感應器*3,馬達安裝座(不含馬達,可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求;歡迎來電洽詢,將有專員為您服務。
- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
-
長滑座型號
Long sliderM80H 同開閉滑台 型號填寫範例 Example
①M80H-②S7-③P05-④CN-⑤A2-⑥S300-⑦3L-⑧H-⑨P⑩2
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數
請依下述規格表,填出完整型號
M80H 同開閉滑台 型號表示方式 Product code
型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)M80H S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP05
(5mm)CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left typeRn
間接右側型
Reverse motor,
right typeA2
長滑座
Long sliderSnnn
nnn=行程
nnn=Stroke
50~450
mm3L
光電 3 個
左側安裝
Photoelectric
SensorX3
left side
3R
光電 3 個
右側安裝
Photoelectric
SensorX3
right sideNN
無光電及檔片
No
Photoelectric Sensor
and
No light
interrupted plateU
上方安裝
溝槽安裝
Up/Slot
installation
N
下方安裝
溝槽安裝
Down/Slot
installation
H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco
Step
26
二相步進馬達57框
2-Phase step motor
Frame size:5756
五相步進馬達60框
5-Phase step motor
Frame size:601
100w
2
200w3
400w(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時,有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪),感應器*3,馬達安裝座(不含馬達,可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求;歡迎來電洽詢,將有專員為您服務。
- 如需滑台採購碼,請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationM80H 同開閉滑台 - 標準滑座 Standard slider(B1)
左右滑動看表格標準滑座 Standard slider(B1) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 額定速度 Rated speed(mm/sec) 250 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 30 200W 50 垂直使用
Vertical100W 15 200W 25 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~450 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø16 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 42mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外側 Outside PM-L65(NPN) M80H 同開閉滑台 - 長滑座 Long slider(A2)
左右滑動看表格長滑座 Long slider(A2) 驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.01 螺桿導程 Ball screw lead(mm) 5 額定速度 Rated speed(mm/sec) 250 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms
(servo motor)水平使用
Horizontal100W 30 200W 50 垂直使用
Vertical100W 15 200W 25 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~450 部品零件 Parts 滾珠螺桿直徑 Ball screw diameter(mm) Ø16 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 42mm 固定座/支撐座-軸承 Support unit-bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit外側 Outside PM-L65(NPN) - 額定速度為伺服馬達額定 3000rpm 的速度,未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算,其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求;歡迎來電洽詢,將有專員為您服務。
- 額定速度為伺服馬達額定 3000rpm 的速度,未考慮加減速及伺服整定時間。
-
感應器
SensorPM-L54 已停產,替代品為PM-L65
左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type:PM-L54
出力Output 1 入光時Light ON(NC) 出力Output 2 遮光時Dark ON(NO) *未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.PM-L65 NEW
左右滑動看表格入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type:PM-L65
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. -
下載專區
Download
