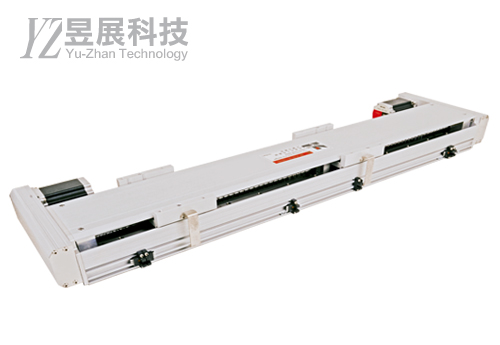

Name: 雙螺桿滑台(D138)
Brand: 昱展科技有限公司
SKU: NO1002

1 / 1

雙螺桿滑台(D138)

型號：D138

商品簡述：

※產品依客戶需求製作。

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	D138
本體寬度 Width	mm	138
水平最大可搬重量 Horizontal payload	Kg	90
垂直最大可搬重量 Vertical payload	Kg	35
高剛性滾珠線性滑軌 High rigidity linear guide	mm	15×2
標準有效行程 Stroke	mm	50~1050
位置重複精度 Repeatability	mm	±0.01 (螺桿)

馬達連結方向示意Motor position

左右滑動看表格

Cn 直結外側型 Straight motor, exposed type	Dn 間接下方型 Reverse motor, down type	Rn / Ln 間接右/左側型 Reverse motor, right / left type

D138 雙螺桿滑台型號填寫範例 Example

左右滑動看表格

①D138-②S7-③P05-④CN-⑤C2-⑥S300-⑦4M-⑧H-⑨P⑩2

①型號

②螺桿型式

③導程

④馬達連結

⑤滑座規格

⑥有效行程

⑦感測器數量/方向

⑧固定方式

⑨馬達廠牌

⑩瓦數

請依下述規格表，填出完整型號

D138 雙螺桿滑台型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

D138

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

P25
(25mm)

CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left type

Rn
間接右側型
Reverse motor,
right type

Dn
間接下方型
Reverse motor,
down type

C2
標準滑座
Standard slider

Snnn
nnn=行程
nnn=Stroke
50~1050
mm

4M
光電 4 個
同馬達側安裝
Photoelectric
SensorX4
same as
motor side
4N
光電 4 個
馬達另一側安裝
Photoelectric
SensorX4
mounting on the other side of the motor

H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

L
士林
Shihlin

D
東元
Teco

步進馬達
Step

26
二相步進馬達57框
2-Phase step motor
Frame size：57

56
五相步進馬達60框
5-Phase step motor
Frame size：60

2
200w

3
400w

4
750w

C5
研磨 C5 級
滾珠螺桿
Grade C5
Precision ground ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

P25
(25mm)

(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

D138 雙螺桿滑台型號填寫範例 Example

左右滑動看表格

①D138-②S7-③P05-④CN-⑤D1-⑥S300-⑦4M-⑧H-⑨P⑩2

①型號

②螺桿型式

③導程

④馬達連結

⑤滑座規格

⑥有效行程

⑦感測器數量/方向

⑧固定方式

⑨馬達廠牌

⑩瓦數

請依下述規格表，填出完整型號

D138 雙螺桿滑台型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

D138

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left type

Rn
間接右側型
Reverse motor,
right type

Dn
間接下方型
Reverse motor,
down type

D1
短滑座
Short slider

Snnn
nnn=行程
nnn=Stroke
50~1050
mm

4M
光電 4 個
同馬達側安裝
Photoelectric
SensorX4
same as
motor side
4N
光電 4 個
馬達另一側安裝
Photoelectric
SensorX4
mounting on the other side of the motor

H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

L
士林
Shihlin

D
東元
Teco

步進馬達
Step

26
二相步進馬達57框
2-Phase step motor
Frame size：57

56
五相步進馬達60框
5-Phase step motor
Frame size：60

2
200w

3
400w

4
750w

C5
研磨 C5 級
滾珠螺桿
Grade C5
Precision ground ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

D138 雙螺桿滑台 - 標準滑座 Standard slider(C2)

左右滑動看表格

標準滑座 Standard slider(C2) 驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.01
螺桿導程 Ball screw lead(mm)			5	10	20	25
額定速度 Rated speed(mm/sec)			250	500	1000	1250
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	400W	90	90	52	-
		750W	90	90	90	70
	垂直使用 Vertical	400W	35	28	13	-
		750W	35	27	23	9
標準行程 Stroke (mm) 間隔 Interval / 50mm			50~1050
部品零件 Parts
滾珠螺桿直徑 Ball screw diameter(mm)			Ø16 ~ Ø25
高剛性線性滾珠滑軌 High rigidity linear guide(mm)			雙軌 Double / 寬度 Width 15 mm
固定座/支撐座-軸承 Support unit-bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			直結皮帶輪或直結減速機 Connecting with pulley or gear reducer
原點及極限感測器 Home sensor and limit	外側 Outside		PM-L65

D138 雙螺桿滑台 - 短滑座 Short slider(D1)

左右滑動看表格

短滑座 Short slider(D1 驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.01
螺桿導程 Ball screw lead(mm)			5	10	20
額定速度 Rated speed(mm/sec)			250	500	1000
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	400W	35	35	23
	垂直使用 Vertical	400W	15	15	6
標準行程 Stroke (mm) 間隔 Interval / 50mm			50~1050
部品零件 Parts
滾珠螺桿直徑 Ball screw diameter(mm)			Ø16 ~ Ø20
高剛性線性滾珠滑軌 High rigidity linear guide(mm)			雙軌 Double / 寬度 Width 15 mm
固定座/支撐座-軸承 Support unit-bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			直結皮帶輪或直結減速機 Connecting with pulley or gear reducer
原點及極限感測器 Home sensor and limit	外側 Outside		PM-L65

伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm.
額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time.
可搬重量是搭載『 P 廠牌伺服馬達』為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used.
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

PM-L54 已停產，替代品為PM-L65

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector

出力動作
Output operation

感應器型號 Sensor type：PM-L54

出力Output 1	入光時Light ON(NC)
出力Output 2	遮光時Dark ON(NO)

*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.

PM-L65 NEW

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) 端子式 I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
	感應器型號 Sensor type：PM-L65
未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire. 入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.

標準滑座 Standard slider(D3)

Coming soon

短滑座型號 Short slider(D1)

Coming soon

快速說明
Description

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	D138
本體寬度 Width	mm	138
水平最大可搬重量 Horizontal payload	Kg	90
垂直最大可搬重量 Vertical payload	Kg	35
高剛性滾珠線性滑軌 High rigidity linear guide	mm	15×2
標準有效行程 Stroke	mm	50~1050
位置重複精度 Repeatability	mm	±0.01 (螺桿)

馬達連結方向示意Motor position

左右滑動看表格

Cn 直結外側型 Straight motor, exposed type	Dn 間接下方型 Reverse motor, down type	Rn / Ln 間接右/左側型 Reverse motor, right / left type

標準滑座型號
Standard slider

D138 雙螺桿滑台型號填寫範例 Example

左右滑動看表格

①D138-②S7-③P05-④CN-⑤C2-⑥S300-⑦4M-⑧H-⑨P⑩2

①型號

②螺桿型式

③導程

④馬達連結

⑤滑座規格

⑥有效行程

⑦感測器數量/方向

⑧固定方式

⑨馬達廠牌

⑩瓦數

請依下述規格表，填出完整型號

D138 雙螺桿滑台型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

D138

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

P25
(25mm)

CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left type

Rn
間接右側型
Reverse motor,
right type

Dn
間接下方型
Reverse motor,
down type

C2
標準滑座
Standard slider

Snnn
nnn=行程
nnn=Stroke
50~1050
mm

4M
光電 4 個
同馬達側安裝
Photoelectric
SensorX4
same as
motor side
4N
光電 4 個
馬達另一側安裝
Photoelectric
SensorX4
mounting on the other side of the motor

H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

L
士林
Shihlin

D
東元
Teco

步進馬達
Step

26
二相步進馬達57框
2-Phase step motor
Frame size：57

56
五相步進馬達60框
5-Phase step motor
Frame size：60

2
200w

3
400w

4
750w

C5
研磨 C5 級
滾珠螺桿
Grade C5
Precision ground ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

P25
(25mm)

(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

短滑座型號
Short slider

D138 雙螺桿滑台型號填寫範例 Example

左右滑動看表格

①D138-②S7-③P05-④CN-⑤D1-⑥S300-⑦4M-⑧H-⑨P⑩2

①型號

②螺桿型式

③導程

④馬達連結

⑤滑座規格

⑥有效行程

⑦感測器數量/方向

⑧固定方式

⑨馬達廠牌

⑩瓦數

請依下述規格表，填出完整型號

D138 雙螺桿滑台型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

D138

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left type

Rn
間接右側型
Reverse motor,
right type

Dn
間接下方型
Reverse motor,
down type

D1
短滑座
Short slider

Snnn
nnn=行程
nnn=Stroke
50~1050
mm

4M
光電 4 個
同馬達側安裝
Photoelectric
SensorX4
same as
motor side
4N
光電 4 個
馬達另一側安裝
Photoelectric
SensorX4
mounting on the other side of the motor

H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

L
士林
Shihlin

D
東元
Teco

步進馬達
Step

26
二相步進馬達57框
2-Phase step motor
Frame size：57

56
五相步進馬達60框
5-Phase step motor
Frame size：60

2
200w

3
400w

4
750w

C5
研磨 C5 級
滾珠螺桿
Grade C5
Precision ground ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

性能規格
Specification

D138 雙螺桿滑台 - 標準滑座 Standard slider(C2)

左右滑動看表格

標準滑座 Standard slider(C2) 驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.01
螺桿導程 Ball screw lead(mm)			5	10	20	25
額定速度 Rated speed(mm/sec)			250	500	1000	1250
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	400W	90	90	52	-
		750W	90	90	90	70
	垂直使用 Vertical	400W	35	28	13	-
		750W	35	27	23	9
標準行程 Stroke (mm) 間隔 Interval / 50mm			50~1050
部品零件 Parts
滾珠螺桿直徑 Ball screw diameter(mm)			Ø16 ~ Ø25
高剛性線性滾珠滑軌 High rigidity linear guide(mm)			雙軌 Double / 寬度 Width 15 mm
固定座/支撐座-軸承 Support unit-bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			直結皮帶輪或直結減速機 Connecting with pulley or gear reducer
原點及極限感測器 Home sensor and limit	外側 Outside		PM-L65

D138 雙螺桿滑台 - 短滑座 Short slider(D1)

左右滑動看表格

短滑座 Short slider(D1 驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.01
螺桿導程 Ball screw lead(mm)			5	10	20
額定速度 Rated speed(mm/sec)			250	500	1000
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	400W	35	35	23
	垂直使用 Vertical	400W	15	15	6
標準行程 Stroke (mm) 間隔 Interval / 50mm			50~1050
部品零件 Parts
滾珠螺桿直徑 Ball screw diameter(mm)			Ø16 ~ Ø20
高剛性線性滾珠滑軌 High rigidity linear guide(mm)			雙軌 Double / 寬度 Width 15 mm
固定座/支撐座-軸承 Support unit-bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			直結皮帶輪或直結減速機 Connecting with pulley or gear reducer
原點及極限感測器 Home sensor and limit	外側 Outside		PM-L65

伺服馬達搭配 T 型螺桿時，勿超過轉速 1000rpm 使用。
When the servo motor is equipped with a trapezoidal screw, do not use speeds greater than 1000 rpm.
額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time.
可搬重量是搭載『 P 廠牌伺服馬達』為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used.
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

感應器
Sensor

PM-L54 已停產，替代品為PM-L65

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector

出力動作
Output operation

感應器型號 Sensor type：PM-L54

出力Output 1	入光時Light ON(NC)
出力Output 2	遮光時Dark ON(NO)

*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.

PM-L65 NEW

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) 端子式 I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
	感應器型號 Sensor type：PM-L65
未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire. 入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.

下載專區
Download

標準滑座 Standard slider(D3)

Coming soon

短滑座型號 Short slider(D1)

Coming soon

回上層

訂閱昱展頻道

立即洽詢客製服務

台灣總公司｜昱展科技有限公司

TEL：04-2386-2182
FAX：04-2386-3921
E-MAIL：yz.tech@msa.hinet.net
ADD：台中市南屯區永春南路15巷7號

#上下料機械手#CNC機械手#螺桿滑台#皮帶滑台#鋁擠型滑台#自動化生產設備#自動化配件#步進馬達#驅動器#人機懸吊臂組件

採用全球最先進SSL 256bit 傳輸加密機制

建議使用Chrome、Firefox、Safari最新版本瀏覽

填寫表單洽詢客製服務

詢問清單(0)

基本說明 Basic descriptio

馬達連結方向示意Motor position

D138 雙螺桿滑台 型號填寫範例 Example

D138 雙螺桿滑台 型號表示方式 Product code

D138 雙螺桿滑台 型號填寫範例 Example

D138 雙螺桿滑台 型號表示方式 Product code

D138 雙螺桿滑台 - 標準滑座 Standard slider(C2)

D138 雙螺桿滑台 - 短滑座 Short slider(D1)

PM-L54 已停產，替代品為PM-L65

PM-L65 NEW

標準滑座 Standard slider(D3)

Coming soon

短滑座型號 Short slider(D1)

Coming soon

基本說明 Basic descriptio

馬達連結方向示意Motor position

D138 雙螺桿滑台 型號填寫範例 Example

D138 雙螺桿滑台 型號表示方式 Product code

D138 雙螺桿滑台 型號填寫範例 Example

D138 雙螺桿滑台 型號表示方式 Product code

D138 雙螺桿滑台 - 標準滑座 Standard slider(C2)

D138 雙螺桿滑台 - 短滑座 Short slider(D1)

PM-L54 已停產，替代品為PM-L65

PM-L65 NEW

標準滑座 Standard slider(D3)

Coming soon

短滑座型號 Short slider(D1)

Coming soon

台灣總公司｜昱展科技有限公司

#上下料機械手#CNC機械手#螺桿滑台#皮帶滑台#鋁擠型滑台#自動化生產設備#自動化配件#步進馬達#驅動器#人機懸吊臂組件

D138 雙螺桿滑台型號填寫範例 Example

D138 雙螺桿滑台型號表示方式 Product code

D138 雙螺桿滑台型號填寫範例 Example

D138 雙螺桿滑台型號表示方式 Product code

D138 雙螺桿滑台型號填寫範例 Example

D138 雙螺桿滑台型號表示方式 Product code

D138 雙螺桿滑台型號填寫範例 Example

D138 雙螺桿滑台型號表示方式 Product code
